Шарнирный подшипник GW 040

Подшипник GW 040 — это импортный шарнирный подшипник, обозначение основновного исполнения 040, размер 40*105*32 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 40 мм
Наружный диаметр: 105 мм
Ширина: 32 мм
Масса: 1.6 кг

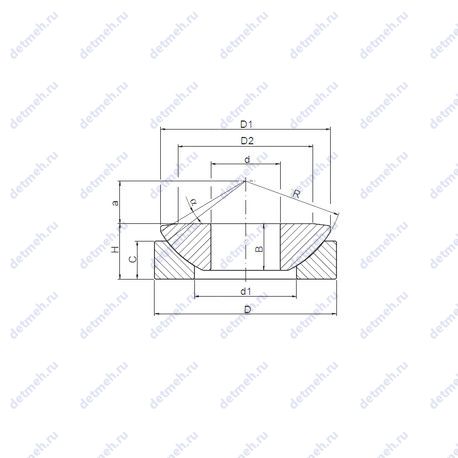

Подшипник GW 040 чертеж — Чертеж подшипника GW 040

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GW — С канавкой для смазывания

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника GW 040

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Габаритные и посадочные размеры:

Внешний диаметр - 105 мм;
Угол наклона (α) - 6°;
Масса - 1.6 кг;
Высота (H) - 32 мм.;
Высота. мм - 32;
Внутренний диаметр - 40 мм;

Прочие характеристики:

Размер (C) - 22 мм.;
Размер (B) - 27 мм.;
Размер (R) - 114 мм.;
Размер (D2) - 78 мм.;
Размер (D1) - 98 мм.;
Размер (a) - 24.5 мм;
Размер (d1) - 59 мм.;
Уплотнение - нет;
Размеры. мм - 40x105x32;

Классификация:

Обозначение - gw 040;
Основной тип - шарнирный;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

Обозначение - gw 040;
Основной тип - шарнирный;

Прочие характеристики:

Размеры. мм - 40x105x32;
Размер (C) - 22 мм.;
Размер (B) - 27 мм.;
Размер (R) - 114 мм.;
Размер (D2) - 78 мм.;
Размер (D1) - 98 мм.;
Размер (a) - 24.5 мм;
Уплотнение - нет;
Размер (d1) - 59 мм.;

Габаритные и посадочные размеры:

Внутренний диаметр - 40 мм;
Внешний диаметр - 105 мм;
Угол наклона (α) - 6°;
Высота. мм - 32;
Высота (H) - 32 мм.;
Масса - 1.6 кг;

Пропускная способность:

Грузоподъемность динамическая - 745 кн;
Грузоподъемность статическая - 1490 кн;

В таблице приведены основные размеры подшипника GW 040, технические характеристики и номинальные значения.

Таблица модификаций подшипника GW 040

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
IKOS040	Шарнирный подшипник.	40	68	21	0.29
GE 040 ES	Метрический радиальный сферический подшипник скольжения..	40	62	28	0.3
GE 040 XES	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	40	68	40	0.61
GE 040 ES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	40	62	28	0.3
GE 040/65 XES	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	40	65	32	0.45
GE 040 HS-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	40	68	40	0.54
GE 040 ECR-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	40	62	28	0.3
GE 040 XES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	40	68	40	0.61
GE 040 HCR-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	40	68	40	0.53
T2EE 040/QVB134	Конический роликовый подшипник, метрических размеров по стандарту ISO 355-1977. Отклонения основных размеров.	40	85	33	0.9
GE 040/65 XES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	40	65	32	0.45

Модификации подшипника GW 040 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника GW 040

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	GW 040	40	105	32	ISO
ISO	GW 040	40	105	32	ISO

Аналог подшипника GW 040 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
