Шарнирный подшипник GE 040 XES

Подшипник GE 040 XES — это импортный шарнирный подшипник, обозначение основновного исполнения 040, размер 40*68*40 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 40 мм
Наружный диаметр: 68 мм
Ширина: 40 мм
Масса: 0.61 кг

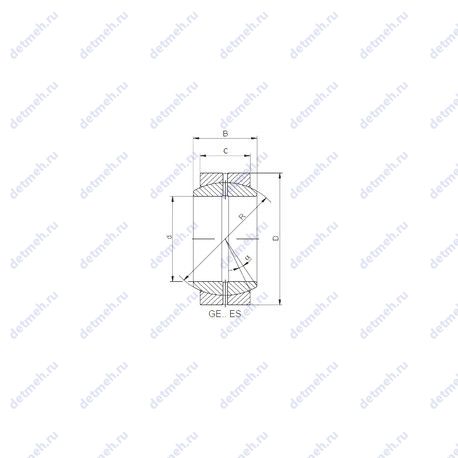

Подшипник GE 040 XES чертеж — Чертеж подшипника GE 040 XES

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GE — Метрический радиальный сферический подшипник скольжения. Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника GE 040 XES

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Основной тип - шарнирный;
Обозначение - ge 040 xes;

Габаритные и посадочные размеры:

Угол наклона (α) - 15°;
Ширина наружной обоймы (C) - 25 мм;
Ширина (высота) (B) - 40 мм;
Масса - 0.61 кг;
Высота. мм - 40;
Внешний диаметр - 68 мм;
Внутренний диаметр - 40 мм;

Прочие характеристики:

Уплотнение - нет;
Размеры. мм - 40x68x40;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 25 мм;
Ширина (высота) (B) - 40 мм;
Масса - 0.61 кг;
Высота. мм - 40;
Внешний диаметр - 68 мм;
Внутренний диаметр - 40 мм;
Угол наклона (α) - 15°;

Классификация:

Основной тип - шарнирный;
Обозначение - ge 040 xes;

Прочие характеристики:

Уплотнение - нет;
Размеры. мм - 40x68x40;

Пропускная способность:

Грузоподъемность статическая - 640 кн;
Грузоподъемность динамическая - 127 кн;

В таблице приведены основные размеры подшипника GE 040 XES, технические характеристики и номинальные значения.

Таблица модификаций подшипника GE 040 XES

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
GW 040	С канавкой для смазывания.	40	105	32	1.6
IKOS040	Шарнирный подшипник.	40	68	21	0.29
GE 040 ES	Метрический радиальный сферический подшипник скольжения..	40	62	28	0.3
GE 040 ES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	40	62	28	0.3
GE 040/65 XES	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	40	65	32	0.45
GE 040 HS-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	40	68	40	0.54
GE 040 ECR-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	40	62	28	0.3
GE 040 XES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	40	68	40	0.61
GE 040 HCR-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	40	68	40	0.53
T2EE 040/QVB134	Конический роликовый подшипник, метрических размеров по стандарту ISO 355-1977. Отклонения основных размеров.	40	85	33	0.9
GE 040/65 XES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	40	65	32	0.45

Модификации подшипника GE 040 XES - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника GE 040 XES

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	GE 040 XES	40	68	40	ISO
ISO	GE 040 XES	40	68	40	ISO

Аналог подшипника GE 040 XES — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
GEG40C	40	68	40
GEG40ES-2RS	40	68	40
GEG40N	40	68	40
GE40XDO-2RS	40	68	40
GE40XDO	40	68	40
