Шариковый подшипник 1212SK
Подшипник 1212SK — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1212, размер 60*110*22 мм.
Стандарт: ISO
Бренд: NTN
Внутренний диаметр: 60 мм
Наружный диаметр: 110 мм
Ширина: 22 мм
Масса: 0.9 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

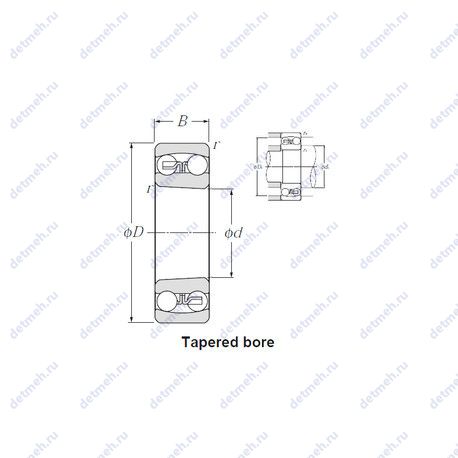

Таблица размеров и характеристик подшипника 1212SK
Производитель NTN
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 6 300 об/мин
- Частота вращения предельная при пластичной смазке: 5 300 об/мин
- Грузоподъемность статическая: 11.5 кн
- Грузоподъемность динамическая: 30.5 кн
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: шариковый радиальный сферический
- Обозначение: 1212sk
- Тела качения: шарики
Исходные данные для расчета:
- Расчетный коэффициент (Y1): 3.4
- Расчетный коэффициент (Y2): 5.3
- Расчетный коэффициент (Y0): 3.6
- Расчетный коэффициент (e): 0.18
Прочие характеристики:
- Размер сопряженных деталей (ra max.): 1.5
- Размер сопряженных деталей (Da max.): 102
- Размер сопряженных деталей (da min.): 68
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 60x110x22
Габаритные и посадочные размеры:
- Радиус наружней фаски: 1.5 мм
- Ширина (высота) (B): 22 мм
- Масса: 0.9 кг
- Ширина наружной обоймы (C): 22 мм
- Высота. мм: 22
- Внешний диаметр: 110 мм
- Внутренний диаметр: 60 мм
В таблице приведены основные размеры подшипника 1212SK, технические характеристики и номинальные значения.
Таблица модификаций подшипника 1212SK
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1212 | Основное исполнение. | 60 | 110 | 22 | 0.879 |
| 1212S | Шариковый сферический подшипник, двухрядный. | 60 | 110 | 22 | 0.9 |
| 1212 K | Коническое внутреннее отверстие, конусность 1:12. | 60 | 110 | 22 | 0.9 |
| 1212G15 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 60 | 110 | 22 | 0.89 |
| 1212-TVH | Твердая клетка из полиамида, армированного стекловолокном PA66. | 60 | 110 | 22 | 0.894 |
| 1212 TN9 | Литой сепаратор из стекло-наполненного полиамида. | 60 | 110 | 22 | 0.9 |
| 1212KG15 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. | 60 | 110 | 22 | 0.89 |
| 1212 KTN9 | Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. | 60 | 110 | 22 | 0.9 |
| 1212 ETN9 | Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 60 | 110 | 22 | 0.9 |
| K.81212LPB | Осевой цилиндрический ролик и клетка в сборе. Механически обработанный сепаратор из легкого сплава. | 60 | 95 | 11 | 0.166 |
| 1212 EKTN9 | Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 60 | 110 | 22 | 0.9 |
| 1212-K+H212 | Коническое внутреннее отверстие, конусность 1:12. | 60 | 120 | 23 | 1.2 |
| 1212 ETN9/W64 | Литой сепаратор из стекло-наполненного полиамида. Без кольцевой канавки и смазочных отверстий в наружном кольце. Канавка во внешнем кольце, но без стопорного кольца. | 60 | 110 | 22 | 0.9 |
| 1212-K-TVH-C3 | Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12. | 60 | 110 | 22 | 0.88 |
| 1212EKTN9+H212 | Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 55 | 110 | 22 | 1.2 |
| 1212 KTN9+H212 | Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. | 55 | 110 | 22 | 1.2 |
| 1212-K-TVH-C3 + H212 | Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12. | 60 | 110 | 22 | 0.88 |
Модификации подшипника 1212SK - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 11212 TN9 | 60 | 110 | 22 |
