Подшипник 1212S ISO
Модификация 1212S — это импортный сферический подшипник, двухрядный, основное конструктивное исполнение - 1212.
Размер подшипника: 60*110*22 мм.
Стандарт: ISO
Бренд: NTN
Внутренний диаметр: 60 мм
Наружный диаметр: 110 мм
Ширина: 22 мм
Масса: 0.9 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 1212S
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1212 | Основное исполнение. | 60 | 110 | 22 | 0.879 |
| 1212-K+H212 | Коническое внутреннее отверстие, конусность 1:12 | 60 | 120 | 23 | 1.2 |
| 1212 K | Коническое внутреннее отверстие, конусность 1:12 | 60 | 110 | 22 | 0.9 |
| 1212-K-TVH-C3 | Твердая клетка из полиамида, армированного стекловолокном PA66 | 60 | 110 | 22 | 0.88 |
| 1212-TVH | Твердая клетка из полиамида, армированного стекловолокном PA66 | 60 | 110 | 22 | 0.894 |
| 1212-K-TVH-C3 + H212 | Твердая клетка из полиамида, армированного стекловолокном PA66 | 60 | 110 | 22 | 0.88 |
| 1212 TN9 | 60 | 110 | 22 | 0.9 | |
| 1212 KTN9+H212 | 55 | 110 | 22 | 1.2 | |
| 1212 KTN9 | 60 | 110 | 22 | 0.9 | |
| 1212SK | 60 | 110 | 22 | 0.9 | |
| 1212 ETN9 | 60 | 110 | 22 | 0.9 | |
| 1212EKTN9+H212 | 55 | 110 | 22 | 1.2 | |
| 1212 EKTN9 | 60 | 110 | 22 | 0.9 | |
| 1212KG15 | 60 | 110 | 22 | 0.89 | |
| 1212G15 | 60 | 110 | 22 | 0.89 | |
| 1212 ETN9/W64 | 60 | 110 | 22 | 0.9 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 1212S
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 1212 | 60 | 110 | 22 | |||
| 1212 K | 60 | 110 | 22 | Проточка на внешнем кольце для смазки | ||
| 11212 TN9 | 60 | 110 | 22 | |||
| 1212 TN9 | 60 | 110 | 22 | |||
| 1212 KTN9 | 60 | 110 | 22 | Проточка на внешнем кольце для смазки | ||
| 1212SK | 60 | 110 | 22 | Проточка на внешнем кольце для смазки | ||
| 1212 ETN9 | 60 | 110 | 22 | |||
| 1212KG15 | 60 | 110 | 22 | Проточка на внешнем кольце для смазки | ||
| 1212G15 | 60 | 110 | 22 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 1212S
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель NTN
NTN — Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Обозначение - 1212s;
- Нагрузка - радиальная;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 60x110x22;
- Количество дорожек качения - 2;
- Уплотнение - нет;
- Размер сопряженных деталей (da min.) - 68;
- Размер сопряженных деталей (Da max.) - 102;
- Размер сопряженных деталей (ra max.) - 1.5;

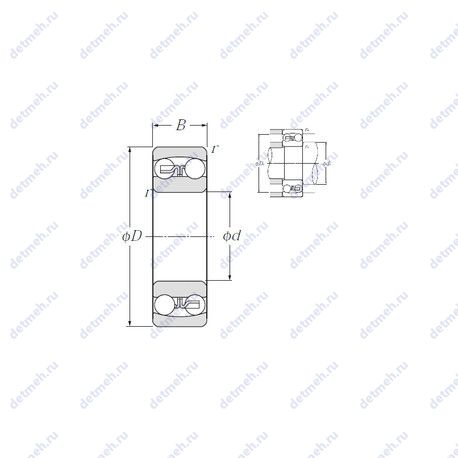

Габаритные и посадочные размеры:
- Внутренний диаметр - 60 мм;
- Внешний диаметр - 110 мм;
- Высота. мм - 22;
- Ширина наружной обоймы (C) - 22 мм;
- Масса - 0.9 кг;
- Ширина (высота) (B) - 22 мм;
- Радиус наружней фаски - 1.5 мм;
Пропускная способность:
- Грузоподъемность динамическая - 30.5 кн;
- Грузоподъемность статическая - 11.5 кн;
- Частота вращения предельная при пластичной смазке - 5 300 об/мин;
- Частота вращения предельная при жидкой смазке - 6 300 об/мин;
Исходные данные для расчета:
- Расчетный коэффициент (e) - 0.18;
- Расчетный коэффициент (Y0) - 3.6;
- Расчетный коэффициент (Y2) - 5.3;
- Расчетный коэффициент (Y1) - 3.4;
