Подшипник 1211SK ISO

Модификация 1211SK — это импортный сферический подшипник, двухрядный, основное конструктивное исполнение - 1211.
Размер подшипника: 55*100*21 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: NTN
  3. Внутренний диаметрВнутренний диаметр: 55 мм
  4. Наружный диаметрНаружный диаметр: 100 мм
  5. ШиринаШирина: 21 мм
  6. МассаМасса: 0.705 кг

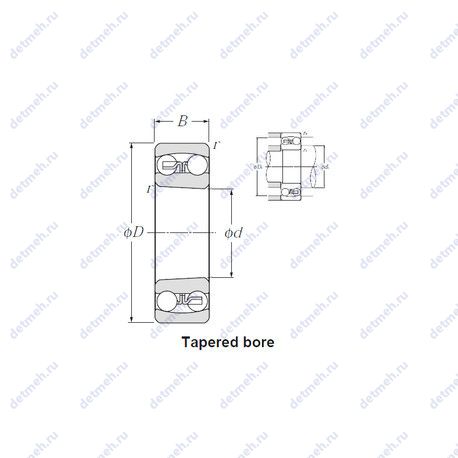

Подшипник 1211SK чертеж
Чертеж подшипника 1211SK

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 1211SK

НомерТехнические требованияd,ммD,ммB,ммm,кг
1211Основное исполнение.55100210.718
1211-K+H211Коническое внутреннее отверстие, конусность 1:12
55110221
1211 KКоническое внутреннее отверстие, конусность 1:12
55100210.705
1211-TVHТвердая клетка из полиамида, армированного стекловолокном PA66
55100210.693
1211-K-TVH-C3Твердая клетка из полиамида, армированного стекловолокном PA66
55110210.682
1211-K-TVH-C3 + H211Твердая клетка из полиамида, армированного стекловолокном PA66
55100210.682
1211 KTN9+H21150100210.99
1211 TN955100210.71
1211 KTN955100210.71
1211S55100210.705
1211 EKTN955100210.71
1211 ETN955100210.71
1211 EKTN9 + H 211100100210.99
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 1211SK

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
12115510021
1211 K5510021Проточка на внешнем кольце для смазки
1211 TN95510021
1211 KTN95510021Проточка на внешнем кольце для смазки
1211S5510021
1211 ETN95510021
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 1211SK

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель NTN

NTN — Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Обозначение - 1211sk;
  • Нагрузка - радиальная;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 55x100x21;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;
  • Размер сопряженных деталей (da min.) - 63;
  • Размер сопряженных деталей (Da max.) - 92;
  • Размер сопряженных деталей (ra max.) - 1.5;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 55 мм;
  • Внешний диаметр - 100 мм;
  • Высота. мм - 21;
  • Ширина наружной обоймы (C) - 21 мм;
  • Масса - 0.705 кг;
  • Ширина (высота) (B) - 21 мм;
  • Радиус наружней фаски - 1.5 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 26.9 кн;
  • Грузоподъемность статическая - 10 кн;
  • Частота вращения предельная при пластичной смазке - 6 000 об/мин;
  • Частота вращения предельная при жидкой смазке - 7 100 об/мин;

Исходные данные для расчета:

  • Расчетный коэффициент (e) - 0.2;
  • Расчетный коэффициент (Y0) - 3.3;
  • Расчетный коэффициент (Y2) - 4.9;
  • Расчетный коэффициент (Y1) - 3.2;
×
