Шариковый подшипник 1211 KTN9

Подшипник 1211 KTN9 — это импортный шариковый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 1211, размер 55*100*21 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 55 мм
Наружный диаметр: 100 мм
Ширина: 21 мм
Масса: 0.71 кг

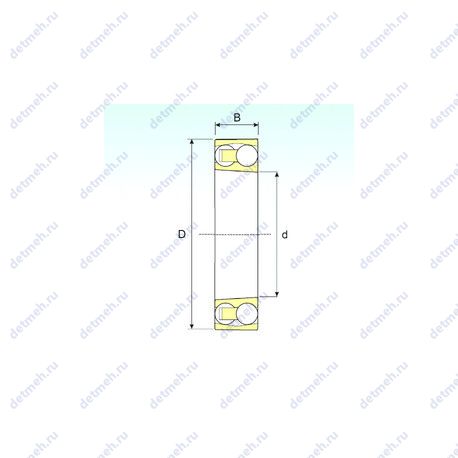

Подшипник 1211 KTN9 чертеж — Чертеж подшипника 1211 KTN9

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 1211 KTN9

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Ширина (высота) (B) - 21 мм;
Масса - 0.71 кг;
Ширина наружной обоймы (C) - 21 мм;
Высота. мм - 21;
Внешний диаметр - 100 мм;
Внутренний диаметр - 55 мм;

Классификация:

Тип - сферический;
Основной тип - шариковый радиальный сферический;
Обозначение - 1211 ktn9;
Нагрузка - радиальная;
Тела качения - шарики;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 55x100x21;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 8100 об/мин;
Частота вращения предельная при пластичной смазке - 6885 об/мин;
Грузоподъемность статическая - 10.39 кн;
Грузоподъемность динамическая - 27.05 кн;

В таблице приведены основные размеры подшипника 1211 KTN9, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1211 KTN9

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1211	Основное исполнение.	55	100	21	0.718
1211S	Шариковый радиальный сферический подшипник, двухрядный.	55	100	21	0.705
1211 K	Коническое внутреннее отверстие, конусность 1:12.	55	100	21	0.705
1211SK	Коническое внутреннее отверстие, конусность 1:12.	55	100	21	0.705
1211-TVH	Твердая клетка из полиамида, армированного стекловолокном PA66.	55	100	21	0.693
1211 TN9	Литой сепаратор из стекло-наполненного полиамида.	55	100	21	0.71
1211 ETN9	Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	55	100	21	0.71
K.81211LPB	Осевой цилиндрический ролик и клетка в сборе. Механически обработанный сепаратор из легкого сплава.	55	90	11	0.156
K.81211TVP	Осевой цилиндрический ролик и клетка в сборе. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	55	90	11	0.14
1211 EKTN9	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	55	100	21	0.71
1211-K+H211	Коническое внутреннее отверстие, конусность 1:12.	55	110	22	1
1211-K-TVH-C3	Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12.	55	110	21	0.682
1211 KTN9+H211	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	50	100	21	0.99
1211 EKTN9 + H 211	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	100	100	21	0.99
1211-K-TVH-C3 + H211	Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12.	55	100	21	0.682

Модификации подшипника 1211 KTN9 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
