Шариковый подшипник TSF 22 BB-O
Подшипник TSF 22 BB-O — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 22, размер 22*0*0 мм.
Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 22 мм
Наружный диаметр: 0 мм
Ширина: 0 мм
Масса: 0.45 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

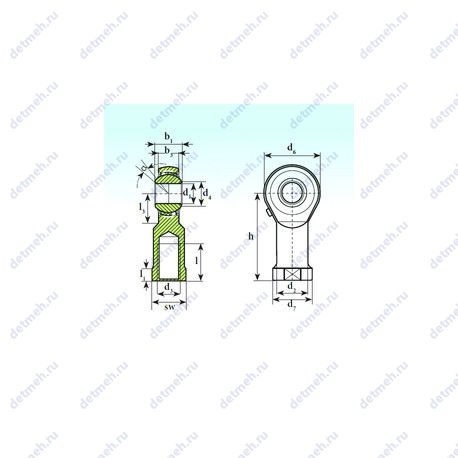

Таблица размеров и характеристик подшипника TSF 22 BB-O
Производитель ISB
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Прочие характеристики:
- Размер (d7): 38
- Резьба (G): m22x1.5
- Размер (B3): 20 мм.
- Размер (SW): 32 мм.
- Размер (l3 min.): 26 мм.
- Размер (l1 min.): 12 мм.
- Размер (h): 84 мм.
- Размер (d6): 54 мм.
- Размер (d4): 26 мм.
- Размер (d2): 30 мм.
- Размер (b1): 28 мм.
- Размер (I): 37
- Уплотнение: есть
- Количество дорожек качения: 2
Исходные данные для расчета:
- Расчетный коэффициент (Y0): 2.24
- Расчетный коэффициент (Y): 2.35
Классификация:
- Основной тип: шариковый радиальный сферический
- Тип: сферический
- Обозначение: tsf 22 bb-o
- Нагрузка: радиальная
- Тела качения: шарики
Габаритные и посадочные размеры:
- Внутренний диаметр (d1): 22
- Угол наклона (α): 8°
- Масса: 0.45 кг
- Внутренний диаметр: 22 мм
Пропускная способность:
- Частота вращения предельная: 725 об/мин
- Грузоподъемность статическая: 3.98 кн
- Грузоподъемность динамическая: 9.3 кн
В таблице приведены основные размеры подшипника TSF 22 BB-O, технические характеристики и номинальные значения.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| TSM 22 BB | 22 | 0 | 0 | |||
| TSM 22 BB-O | 22 | 0 | 0 | |||
| PBR22EFN | 22 | 0 | 0 |
