Шариковый подшипник TSM 22 BB

Подшипник TSM 22 BB — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения TSM22, размер 22*0*0 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 22 мм
Наружный диаметр: 0 мм
Ширина: 0 мм
Масса: 0.48 кг

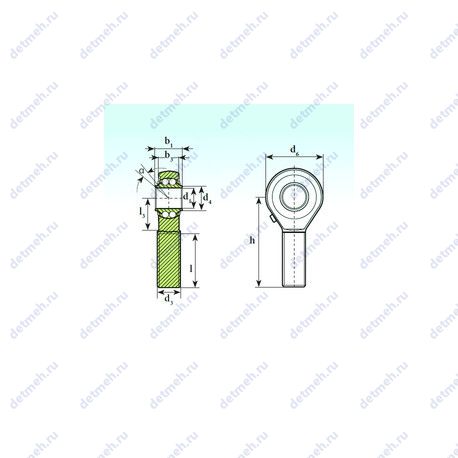

Подшипник TSM 22 BB чертеж — Чертеж подшипника TSM 22 BB

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника TSM 22 BB

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Прочие характеристики:

Размер (d7) - 38;
Резьба (G) - m22x1.5;
Размер (B3) - 20 мм.;
Размер (SW) - 32 мм.;
Размер (l3 min.) - 26 мм.;
Размер (l1 min.) - 12 мм.;
Размер (h) - 84 мм.;
Размер (d6) - 54 мм.;
Размер (d4) - 26 мм.;
Размер (d2) - 30 мм.;
Размер (b1) - 28 мм.;
Размер (I) - 37;
Уплотнение - есть;
Количество дорожек качения - 2;

Исходные данные для расчета:

Расчетный коэффициент (Y0) - 2.24;
Расчетный коэффициент (Y) - 2.35;

Классификация:

Основной тип - шариковый радиальный сферический;
Тип - сферический;
Обозначение - tsm 22 bb;
Нагрузка - радиальная;
Тела качения - шарики;

Габаритные и посадочные размеры:

Внутренний диаметр (d1) - 22;
Угол наклона (α) - 8°;
Масса - 0.48 кг;
Внутренний диаметр - 22 мм;

Пропускная способность:

Частота вращения предельная - 750 об/мин;
Грузоподъемность статическая - 3.95 кн;
Грузоподъемность динамическая - 9.35 кн;

В таблице приведены основные размеры подшипника TSM 22 BB, технические характеристики и номинальные значения.

Таблица модификаций подшипника TSM 22 BB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
TSM 22 BB-O	Шариковый сферический подшипник, двухрядный.	22	0	0	0.45

Модификации подшипника TSM 22 BB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
