Подшипник 1309 KTN9 ISO

Модификация 1309 KTN9 — это импортный сферический подшипник, двухрядный, основное конструктивное исполнение - 1309.
Размер подшипника: 45*100*25 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: ISB
  3. Внутренний диаметрВнутренний диаметр: 45 мм
  4. Наружный диаметрНаружный диаметр: 100 мм
  5. ШиринаШирина: 25 мм
  6. МассаМасса: 0.96 кг

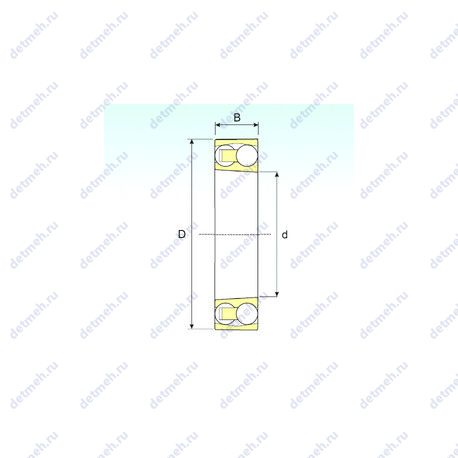

Подшипник 1309 KTN9 чертеж
Чертеж подшипника 1309 KTN9

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 1309 KTN9

НомерТехнические требованияd,ммD,ммB,ммm,кг
1309-K+H309Коническое внутреннее отверстие, конусность 1:12
40100251.2
1309Основное исполнение.45100250.957
1309KКоническое внутреннее отверстие, конусность 1:12
45100250.96
1309-TVHТвердая клетка из полиамида, армированного стекловолокном PA66
45100250.953
1309-K-TVH-C3 + H309Твердая клетка из полиамида, армированного стекловолокном PA66
45100250.939
1309-K-TVH-C3Твердая клетка из полиамида, армированного стекловолокном PA66
45100250.939
1309 KTN9+H30940100251.2
1309 TN945100250.96
1309SK45100250.955
1309S45100250.955
1309 ETN945100250.96
1309 EKTN945100250.96
1309 EKTN9 + H 30940100251.2
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 1309 KTN9

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
13094510025
1309K4510025Проточка на внешнем кольце для смазки
1309 TN94510025
1309SK4510025Проточка на внешнем кольце для смазки
1309S4510025
1309 ETN94510025
1309 EKTN94510025Проточка на внешнем кольце для смазки
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 1309 KTN9

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ISB

ISB — ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Нагрузка - радиальная;
  • Обозначение - 1309 ktn9;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 45x100x25;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 100 мм;
  • Высота. мм - 25;
  • Ширина (высота) (B) - 25 мм;
  • Ширина наружной обоймы (C) - 25 мм;
  • Масса - 0.96 кг;

Пропускная способность:

  • Грузоподъемность динамическая - 38.22 кн;
  • Грузоподъемность статическая - 13.13 кн;
  • Частота вращения предельная при пластичной смазке - 6502.5 об/мин;
  • Частота вращения предельная при жидкой смазке - 7650 об/мин;
×
