Шариковый подшипник 1309 KTN9+H309

Подшипник 1309 KTN9+H309 — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1309, размер 40*100*25 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 40 мм
Наружный диаметр: 100 мм
Ширина: 25 мм
Масса: 1.2 кг

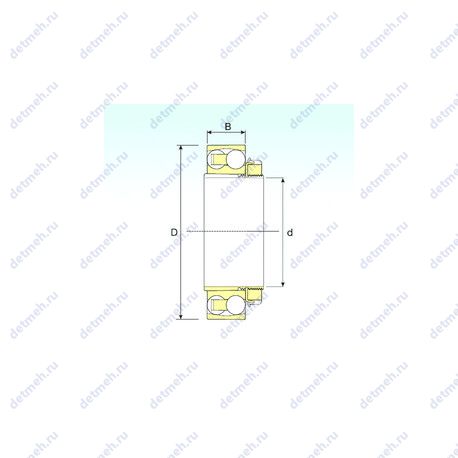

Подшипник 1309 KTN9+H309 чертеж — Чертеж подшипника 1309 KTN9+H309

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 1309 KTN9+H309

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Ширина (высота) (B) - 25 мм;
Ширина внутренней обоймы (B1) - 39 мм.;
Масса - 1.2 кг;
Ширина наружной обоймы (C) - 25 мм;
Высота. мм - 25;
Внешний диаметр - 100 мм;
Внутренний диаметр - 40 мм;

Классификация:

Тип - сферический;
Основной тип - шариковый радиальный сферический;
Обозначение - 1309 ktn9+h309;
Нагрузка - радиальная;
Тела качения - шарики;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 40x100x25;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 7650 об/мин;
Частота вращения предельная при пластичной смазке - 6503 об/мин;
Грузоподъемность статическая - 13.1 кн;
Грузоподъемность динамическая - 38.2 кн;

В таблице приведены основные размеры подшипника 1309 KTN9+H309, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1309 KTN9+H309

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1309	Основное исполнение.	45	100	25	0.957
1309K	Коническое внутреннее отверстие, конусность 1:12.	45	100	25	0.96
1309S	Шариковый сферический подшипник, двухрядный.	45	100	25	0.955
1309SK	Коническое внутреннее отверстие, конусность 1:12.	45	100	25	0.955
1309-TVH	Твердая клетка из полиамида, армированного стекловолокном PA66.	45	100	25	0.953
1309 TN9	Литой сепаратор из стекло-наполненного полиамида.	45	100	25	0.96
1309 KTN9	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	45	100	25	0.96
1309 ETN9	Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	45	100	25	0.96
1309 EKTN9	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	45	100	25	0.96
1309-K+H309	Коническое внутреннее отверстие, конусность 1:12.	40	100	25	1.2
1309-K-TVH-C3	Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12.	45	100	25	0.939
1309 EKTN9 + H 309	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	40	100	25	1.2
1309-K-TVH-C3 + H309	Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12.	45	100	25	0.939

Модификации подшипника 1309 KTN9+H309 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
