Подшипник 2215-K+H315 ISO

Модификация 2215-K+H315 — это импортный шариковый сферический подшипник, двухрядный, основное конструктивное исполнение - 2215.
Отечественный аналог - 11513.
Размер подшипника: 65*130*31 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: CX,ISO,NKE Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 65 мм
  4. Наружный диаметрНаружный диаметр: 130 мм
  5. ШиринаШирина: 31 мм
  6. МассаМасса: 1.6 кг

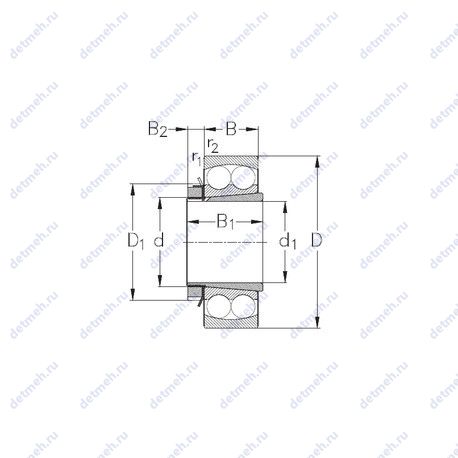

Подшипник 2215-K+H315 чертеж
Чертеж подшипника 2215-K+H315

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы
  1. Общие сведения
  2. Расшифровка
  3. Модификации
  4. Аналоги
  5. Взаимозаменяемость
  6. Размеры и характеристики

Расшифровка условного обозначения 2215-K+H315

Суффикс K — Коническое внутреннее отверстие, конусность 1:12

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 2215-K+H315

НомерТехнические требованияd,ммD,ммB,ммm,кг
NU2215 EM75130311.797
NUP2215 EM75130311.86
NCF2215-VОднорядный без сепараторный цилиндрический роликовый подшипник. Два борта на внутреннем кольце и один борт на наружном
Бессепараторный подшипник
75130311.75
NH2215 E75130311.777
NJ2215E75130311.65
NU2215E75130311.61
NUP2215E75130311.69
NJ2215-E-TVP2 + HJ2215-E75130311.64
NJ2215-E-TVP275130311.64
NU2215-E-TVP275130311.6
NUP2215-E-TVP275130311.67
RN2215-E-MPBX75118.5311.19
NJ 2215Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт
Канавка под стопорное кольцо на наружном кольце подшипника
Штампованный сепаратор из стального листа
75130311.58
NU 2215Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет
Канавка под стопорное кольцо на наружном кольце подшипника
Сталь сквозной закалки SUJ2 (японская) и взаимозаменяемость (только для метрических серий)
75130311.58
NUP 2215Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
Канавка под стопорное кольцо на наружном кольце подшипника
Точность размеров примерно соответствует классу точности Р4, биения меньше, чем у под­шипников класса точности Р4
Класс точности 2
Сталь сквозной закалки SUJ2 (японская) и взаимозаменяемость (только для метрических серий)
75130311.58
NU2215FM75130310
NH2215Канавка под стопорное кольцо на наружном кольце подшипника
75130311.777
NJ2215R75130311.61
NU2215R75130311.61
NUP2215R75130311.61
NJ2215-E-MA6+HJ2215-E75130311.77
NJ2215-E-M6+HJ2215-E75130311.77
NJ2215-E-M675130311.6
NJ2215-E-MPA+HJ2215-E75130316000
NJ2215-E-MA675130311.6
NJ2215-E-TVP375130311.6
NJ2215-E-MPA75130311.6
NJ2215-E-TVP3+HJ2215-E75130311.77
NU2215-E-MPA75130311.6
NU2215-E-TVP375130311.6
NU2215-E-M675130311.6
NU2215-E-MA675130311.6
NUP2215-E-MPA75130311.6
NUP2215-E-TVP375130311.6
NUP2215-E-M675130311.6
NUP2215-E-MA675130311.6
NJ2215 ET75130311.57
NU2215 ET7513311.57
NUP2215 ET75130311.57
N 221575130311.52
C 2215 KТороидальный подшипник CARB
75130311.55
C 2215 KV + H 315Тороидальный подшипник CARB
130130312.4
C 2215Тороидальный подшипник CARB
75130311.6
C 2215 K + AH 315 GТороидальный подшипник CARB
Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
70130311.9
C 2215 VТороидальный подшипник CARB
75130311.65
C 2215 KVТороидальный подшипник CARB
75130311.65
NJ2215EG1575130311.59
NU2215EG1575130311.6
BS2-2215-2CSK/VT14375130382.1
BS2-2215-2RS/VT14375130381.932
BS2-2215-2RSK/VT14375130382.1
BS2-2215-2CS/VT14375130382.1
2215Основное исполнение.75130311.6
2215KКоническое внутреннее отверстие, конусность 1:12
75130311.6
2215-TVHТвердая клетка из полиамида, армированного стекловолокном PA66
75130311.6
2215-K-TVH-C3Твердая клетка из полиамида, армированного стекловолокном PA66
75130311.6
2215-K-TVH-C3 + H315Твердая клетка из полиамида, армированного стекловолокном PA66
75130311.6
2215 KTN9+H31565130312.3
2215 KTN975130311.6
2215 TN975130311.6
2215SKТолько для внутреннего и наружного колец
75130311.6
2215SТолько для внутреннего и наружного колец
75130311.6
2215 EKTN975130311.6
2215 EKTN9 + H 31565130312.3
2215 ETN975130311.6
NJ 2215 ECPHОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт
75130311.617
NJ 2215 ECJОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт
75130311.6
NJ 2215 ECMLОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт
75130311.768
NJ 2215 ECPОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт
75130311.617
NU 2215 ECPОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет
75130311.6
NU 2215 ECPHОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет
75130311.584
NU 2215 ECJОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет
75130311.615
NU 2215 ECMLОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет
75130311.788
NUP 2215 ECPОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
75130311.623
NUP 2215 ECJОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
75130311.7
NUP 2215 ECMLОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
75130311.65
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 2215-K+H315

БрендНомерd,ммD,ммB,ммСтандарт
ГОСТ115136513031ГОСТ
CX2215-K+H3156513031ISO
NKE2215-K+H3156513031ISO
ISO2215-K+H3156513031ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 2215-K+H315

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
2215 KTN9+H3156513031Проточка на внешнем кольце для смазки
2215 EKTN9 + H 3156513031Проточка на внешнем кольце для смазки
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 2215-K+H315

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель NKE

NKE — NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Нагрузка - радиальная;
  • Обозначение - 2215-k+h315;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 75x130x31;
  • Размер (r1 min.) - 1.5 мм;
  • Размер (r2 min.) - 1.5 мм;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;
  • Размер (D1) - 98 мм.;
  • Размер (B2) - 16 мм.;
  • Размер (B1) - 55 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 75 мм;
  • Внешний диаметр - 130 мм;
  • Высота. мм - 31;
  • Ширина (высота) (B) - 31 мм;
  • Ширина наружной обоймы (C) - 31 мм;
  • Масса - 1.2 кг;
  • Внутренний диаметр (d1) - 65;

Пропускная способность:

  • Грузоподъемность динамическая - 43.5 кн;
  • Грузоподъемность статическая - 20.7 кн;
  • Частота вращения предельная - 6300 об/мин;

Производитель ISO

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Обозначение - 2215k+h315;
  • Нагрузка - радиальная;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 75x130x31;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;
  • Размер (B1) - 55 мм.;
  • Размер (B2) - 15 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 75 мм;
  • Внешний диаметр - 130 мм;
  • Высота. мм - 31;
  • Масса - 1.6 кг;
  • Ширина (высота) (B) - 31 мм;
  • Ширина наружной обоймы (C) - 31 мм;
  • Внутренний диаметр (d1) - 65;

Производитель CX

CX — CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Обозначение - 2215k+h315;
  • Нагрузка - радиальная;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 75x130x31;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;
  • Размер (B1) - 55 мм.;
  • Размер (B2) - 15 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 75 мм;
  • Внешний диаметр - 130 мм;
  • Высота. мм - 31;
  • Масса - 1.6 кг;
  • Ширина (высота) (B) - 31 мм;
  • Ширина наружной обоймы (C) - 31 мм;
  • Внутренний диаметр (d1) - 65;

Пропускная способность:

  • Грузоподъемность динамическая - 44.2 кн;
  • Грузоподъемность статическая - 18 кн;
  • Частота вращения предельная при пластичной смазке - 4500 об/мин;
  • Частота вращения предельная при жидкой смазке - 5300 об/мин;
×
