Шариковый подшипник S4209

Подшипник S4209 — это импортный шариковый радиальный подшипник, двухрядный, обозначение основновного исполнения 4209, размер 45*85*23 мм.

Стандарт: ISO
Бренд: ZEN
Внутренний диаметр: 45 мм
Наружный диаметр: 85 мм
Ширина: 23 мм
Масса: 0.621 кг

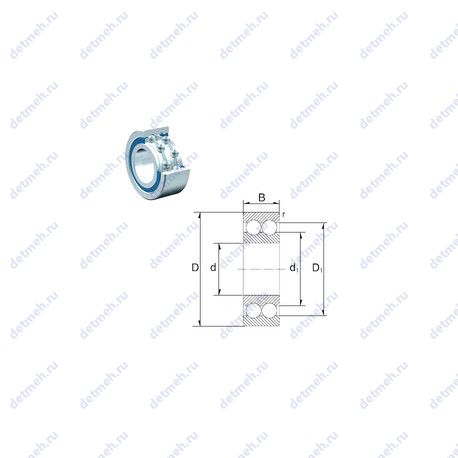

Подшипник S4209 чертеж — Чертеж подшипника S4209

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс S — Керамический материал

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника S4209

Производитель ZEN

С момента основания ZEN Group производит качественную подшипниковую продукцию. Был награжден немецкой сертификацией ISO 9001, TUV Rheinland за проверку и контроль готовых изделий ZEN.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 23 мм;
Масса - 0.621 кг;
Ширина (высота) (B) - 23 мм;
Высота. мм - 23;
Внешний диаметр - 85 мм;
Внутренний диаметр - 45 мм;

Классификация:

Нагрузка - радиальная;
Основной тип - шариковый радиальный;
Обозначение - s4209;
Тела качения - шарики;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 6800 об/мин;
Частота вращения предельная при пластичной смазке - 4600 об/мин;
Грузоподъемность статическая - 43.9 кн;
Грузоподъемность динамическая - 31.8 кн;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 45x85x23;

В таблице приведены основные размеры подшипника S4209, технические характеристики и номинальные значения.

Таблица модификаций подшипника S4209

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
4209	Основное исполнение.	45	75	12	0.122
S4209-2RS	Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника.	45	85	23	0.621
4209 ATN9	Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца.	45	85	23	0.54

Модификации подшипника S4209 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
F18009	45	85	23
LDJ45=8/6	45	85	23
2209-2RS	45	85	23
2209-K+H309	45	85	23	Проточка на внешнем кольце для смазки
2209K	45	85	23	Проточка на внешнем кольце для смазки
2209-K-2RS	45	85	23	Проточка на внешнем кольце для смазки
2209-K-2RS+H309	45	85	23	Проточка на внешнем кольце для смазки
2209-TVH	45	85	23
2209-2RS-TVH	45	85	23
2209-K-2RS-TVH-C3	45	85	23	Проточка на внешнем кольце для смазки
2209-K-TVH-C3	45	85	23	Проточка на внешнем кольце для смазки
2209-K-TVH-C3 + H309	45	85	23	Проточка на внешнем кольце для смазки
2209-K-2RS-TVH-C3 + H309	45	85	23	Проточка на внешнем кольце для смазки
2209 TN9	45	85	23
2209 KTN9	45	85	23	Проточка на внешнем кольце для смазки
2209-2RSKTN9	45	85	23	Проточка на внешнем кольце для смазки
2209-2RS1TN9	45	85	23
2209S	45	85	23
2209SK	45	85	23	Проточка на внешнем кольце для смазки
2209 ETN9	45	85	23
2209 E-2RS1TN9	45	85	23
2209 EKTN9	45	85	23	Проточка на внешнем кольце для смазки
2209 E-2RS1KTN9	45	85	23	Проточка на внешнем кольце для смазки
2209KEEG15	45	85	23	Проточка на внешнем кольце для смазки
2209EEG15	45	85	23
S2209	45	85	23
S2209-2RS	45	85	23
