Шариковый подшипник S4204
Подшипник S4204 — это импортный шариковый радиальный подшипник, двухрядный, обозначение основновного исполнения 4204, размер 20*47*18 мм.
Стандарт: ISO
Бренд: ZEN
Внутренний диаметр: 20 мм
Наружный диаметр: 47 мм
Ширина: 18 мм
Масса: 0.159 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс S — Керамический материал
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

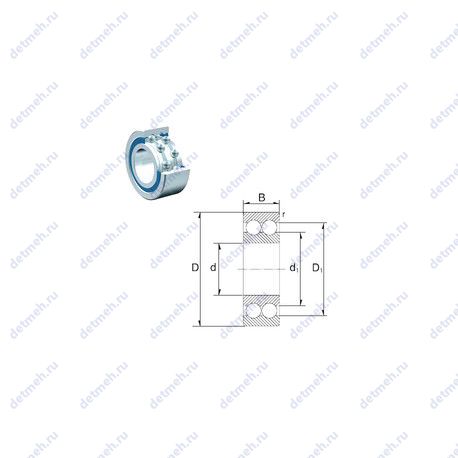

Таблица размеров и характеристик подшипника S4204
Производитель ZEN
С момента основания ZEN Group производит качественную подшипниковую продукцию. Был награжден немецкой сертификацией ISO 9001, TUV Rheinland за проверку и контроль готовых изделий ZEN.
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C): 18 мм.
- Масса: 0.159 кг
- Ширина (высота) (B): 18 мм.
- Высота. мм: 18
- Внешний диаметр: 47 мм
- Внутренний диаметр: 20 мм
Классификация:
- Нагрузка: радиальная
- Основной тип: шариковый радиальный
- Обозначение: s4204
- Тела качения: шарики
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 12400 об/мин
- Частота вращения предельная при пластичной смазке: 9000 об/мин
- Грузоподъемность статическая: 16 кн
- Грузоподъемность динамическая: 16.4 кн
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 20x47x18
В таблице приведены основные размеры подшипника S4204, технические характеристики и номинальные значения.
Таблица модификаций подшипника S4204
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 4204 | Основное исполнение. | 20 | 42 | 9 | 0.036 |
| S4204-2RS | Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника. | 20 | 47 | 18 | 0.159 |
| 4204 ATN9 | Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца. | 20 | 47 | 18 | 0.14 |
Модификации подшипника S4204 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 2204 | 20 | 47 | 18 | |||
| 2204-2RS | 20 | 47 | 18 | |||
| 2204 K | 20 | 47 | 18 | Проточка на внешнем кольце для смазки | ||
| 2204-TVH | 20 | 47 | 18 | |||
| 2204-2RS-TVH | 20 | 47 | 18 | |||
| 2204-2RSTN9 | 20 | 47 | 18 | |||
| 2204 TN9 | 20 | 47 | 18 | |||
| 2204SK | 20 | 47 | 18 | Проточка на внешнем кольце для смазки | ||
| 2204S | 20 | 47 | 18 | |||
| 2204 ETN9 | 20 | 47 | 18 | |||
| 2204 E-2RS1TN9 | 20 | 47 | 18 | |||
| 2204EEG15 | 20 | 47 | 18 | |||
| 2204G15 | 20 | 47 | 18 | |||
| 2204KEEG15 | 20 | 47 | 18 | Проточка на внешнем кольце для смазки | ||
| S2204-2RS | 20 | 47 | 18 | |||
| S2204 | 20 | 47 | 18 |
