Шариковый подшипник 1104KLLB

Подшипник 1104KLLB — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 1104, размер 31.75*72*37.7 мм.

Стандарт: ISO
Бренд: Timken
Внутренний диаметр: 31.75 мм
Наружный диаметр: 72 мм
Ширина: 37.7 мм
Масса: 0.649 кг

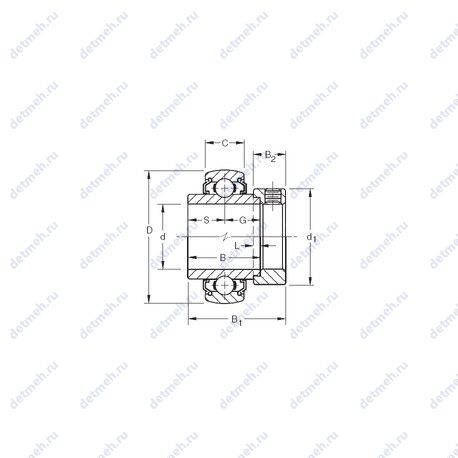

Подшипник 1104KLLB чертеж — Чертеж подшипника 1104KLLB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс L — Механически обработанный сепаратор из легкого сплава

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 1104KLLB

Производитель Timken

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Пропускная способность:

Грузоподъемность динамическая - 28.5 кн;
Грузоподъемность статическая - 15.1 кн;

Прочие характеристики:

Размер (G) - 18.85 мм.;
Размер (L) - 3.97;
Размер (B2) - 17.46 мм.;
Размер (B1) - 51.2 мм.;
Размер (d1) - 54 мм.;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 18.85 мм.;
Уплотнение - есть;
Количество дорожек качения - 1;
Размеры. мм - 31.75x72x37.7;

Классификация:

Нагрузка - радиальная;
Основной тип - шариковый радиальный;
Обозначение - 1104kllb;
Тела качения - шарики;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 37.7 мм.;
Масса - 0.649 кг;
Ширина наружной обоймы (C) - 17(2) мм.;
Высота. мм - 37.7;
Внешний диаметр - 72 мм;
Внутренний диаметр - 31.75. мм;

В таблице приведены основные размеры подшипника 1104KLLB, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1104KLLB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1104KL	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	31.75	72	37.7	0.649
1104KR	Коническое внутреннее отверстие, конусность 1:12.	31.75	72	37.7	0.653
SM1104K	Коническое внутреннее отверстие, конусность 1:12.	31.75	72	37.7	0.621
1104KRR	Коническое внутреннее отверстие, конусность 1:12.	31.75	72	37.7	0.653
1104KLL	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	31.75	72	37.7	0.649
1104KRRB	Коническое внутреннее отверстие, конусность 1:12.	31.8	72	37.7	0.2
SM1104KB	Коническое внутреннее отверстие, конусность 1:12.	31.75	72	37.7	0.621
SM1104KS	Коническое внутреннее отверстие, конусность 1:12.	31.75	79	37.7	0.726
G1104KLL	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	31.75	72	37.7	0.649
G1104KRR	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12.	31.75	72	37.7	0.653
G1104KRRB	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12.	31.75	72	37.7	0.653
G1104KLLB	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	31.75	72	37.7	0.649
G1104KPPB2	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Контактные уплотнения с двух сторон у опорных роликов.	31.75	72	37.7	0.653
GC1104KRRB	Коническое внутреннее отверстие, конусность 1:12.	31.75	72	41.28	0.653
G 1104 KRRBW	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Без кольцевой канавки и смазочных отверстий в наружном кольце.	31.75	0	37.7	1.21
GY1104KRRB SGT	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита.	31.75	72	42.87	0
G 1104 KRRBW-206	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Три отверстия для смазывания в наружном кольце подшипника.	31.75	0	36.5	0.84
G1104-KRR-B-AS2/V	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C.	31.75	72	37.7	0.649
GY1104-KRR-B-AS2/V	Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C.	11	72	42.9	0.49

Модификации подшипника 1104KLLB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
SBX07A60LMLSQ1	31.75	72	37.7
