Шариковый подшипник R168A
Подшипник R168A — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 168, размер 6.35*9.525*3.175 мм.
Стандарт: ISO
Бренд: NTN
Внутренний диаметр: 6.35 мм
Наружный диаметр: 9.525 мм
Ширина: 3.175 мм
Масса: 0.6 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника R168A
Производитель NTN
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Пропускная способность:
- Грузоподъемность статическая: 0.094 кн
- Частота вращения предельная при жидкой смазке: 51000 об/мин
- Частота вращения предельная при пластичной смазке: 43000 об/мин
- Грузоподъемность динамическая: 0.21 кн
Исходные данные для расчета:
- Расчетный коэффициент (f0): 16.4
Прочие характеристики:
- Размер сопряженных деталей (da max): 7.3
- Размер сопряженных деталей (ra max.): 0.08
- Размер сопряженных деталей (Da max.): 8.7
- Размер сопряженных деталей (da min.): 7.1
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 6.35x9.525x3.175
Классификация:
- Нагрузка: радиальная
- Основной тип: шариковый радиальный
- Обозначение: r168a
- Тела качения: шарики

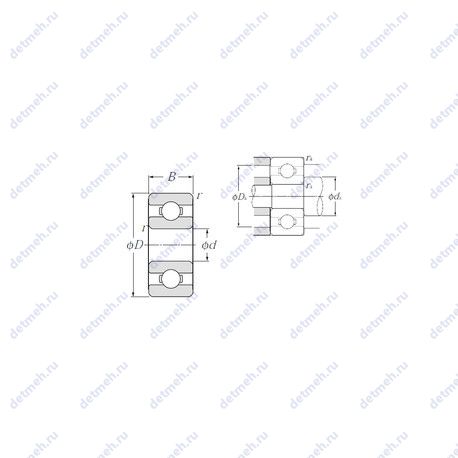

Габаритные и посадочные размеры:
- Радиус наружней фаски: 0.08 мм.
- Ширина (высота) (B): 3.175 мм.
- Масса: 0.6 кг
- Ширина наружной обоймы (C): 3.175 мм.
- Высота. мм: 3.175
- Внешний диаметр: 9.525. мм
- Внутренний диаметр: 6.35. мм
В таблице приведены основные размеры подшипника R168A, технические характеристики и номинальные значения.
Таблица модификаций подшипника R168A
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| SR168 | Шариковый радиальный подшипник, однорядный. | 6.35 | 9.525 | 3.175 | 0.57 |
| R 168 | Дюймовые размеры. | 6.35 | 9.525 | 3.175 | 0057 |
| FR168 | Шариковый радиальный подшипник, однорядный. | 6.35 | 9.525 | 3.175 | 0066 |
| SFR168 | Шариковый радиальный подшипник, однорядный. | 6.35 | 9.525 | 3.175 | 0.66 |
| R168AZ | Дюймовые размеры. Уплотнение из полиакрила. Стальная шайба. | 6.35 | 9.525 | 3.175 | 0.69 |
| R 168B | Экстрлегкая дюймовая серия.. | 6.35 | 9.525 | 3.175 | 0058 |
| SRW168 | Шариковый радиальный подшипник, однорядный. | 6.35 | 9.525 | 0 | 0.57 |
| R168ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 6.35 | 9.525 | 3.175 | 006 |
| R168-2Z | Дюймовые размеры. Защитные металлические шайбы типа Z с двух сторон подшипника. | 6.35 | 9.525 | 3.175 | 0 |
| R168AZZ | Дюймовые размеры. Уплотнение из полиакрила. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 6.35 | 9.525 | 3.175 | 0.69 |
| FR 168B | Дюймовый инструмент с фланцем.. | 6.35 | 9.525 | 3.175 | 0066 |
| SFRW168 | Шариковый радиальный подшипник, однорядный. | 6.35 | 9.525 | 0 | 0.66 |
| FR168ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 6.35 | 9.525 | 3.175 | 0.73 |
| R168-2TS | Дюймовые размеры. Механически обработанный сепаратор из текстолита. | 6.35 | 9.525 | 3.175 | 0 |
| SRW168ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 6.35 | 9.525 | 0 | 0.6 |
| SR168-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 6.35 | 9.525 | 3.175 | 0 |
| SR168-TT | Механически обработанный сепаратор из текстолита. | 6.35 | 9.525 | 0.125 | 0.6 |
| SFR168ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 6.35 | 9.525 | 0.125 | 0.73 |
| FR168-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 6.35 | 9.525 | 3.175 | 0 |
| SR168-2TS | Механически обработанный сепаратор из текстолита. | 6.35 | 9.525 | 3.175 | 0 |
| SFR168-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 6.35 | 9.525 | 3.175 | 0 |
| FR168-2TS | Механически обработанный сепаратор из текстолита. | 6.35 | 9.525 | 3.175 | 0 |
| R168B-2RS | Комплект внутреннего или наружного кольца с роликами (и сепаратором) разборного подшипника. Контактные уплотнения типа RS с обеих сторон подшипника. | 6.35 | 9.525 | 3.175 | 0062 |
| FLRA168AZ | Уплотнение из полиакрила. Стальная шайба. | 6.35 | 9.525 | 3.175 | 0.69 |
| R 168 BZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. Экстрлегкая дюймовая серия.. | 6.35 | 9.525 | 3.175 | 0062 |
| SRW168-TT | Механически обработанный сепаратор из текстолита. | 6.35 | 9.525 | 0 | 0.6 |
| SFRW168ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 6.35 | 9.525 | 0 | 0.73 |
| FLRA168AZZ | Уплотнение из полиакрила. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 6.35 | 9.525 | 3.175 | 0.69 |
| SFR168-2TS | Механически обработанный сепаратор из текстолита. | 6.35 | 9.525 | 3.175 | 0 |
| FR 168 BZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. Дюймовый инструмент с фланцем.. | 6.35 | 9.525 | 3.175 | 0.75 |
| SFRW168-TT | Механически обработанный сепаратор из текстолита. | 6.35 | 9.525 | 0 | 0.73 |
Модификации подшипника R168A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| OB87 | 6.35 | 9.525 | 3.175 | |||
| OB87 ZZ | 6.35 | 9.525 | 3.175 | |||
| RI-614ZZ | 6.35 | 9.525 | 3.175 | |||
| RIF-614ZZ | 6.35 | 9.525 | 3.175 | |||
| RI-614 | 6.35 | 9.525 | 3.175 | |||
| RIF-614 | 6.35 | 9.525 | 3.175 | |||
| D/W R168-2ZS | 6.35 | 9.525 | 3.175 | |||
| D/W R168 | 6.35 | 9.525 | 3.175 | |||
| D/W R168-2Z | 6.35 | 9.525 | 3.175 |
