Шариковый подшипник SFR168

Подшипник SFR168 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 168, размер 6.35*9.525*3.175 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: AST, ZEN
  3. Внутренний диаметрВнутренний диаметр: 6.35 мм
  4. Наружный диаметрНаружный диаметр: 9.525 мм
  5. ШиринаШирина: 3.175 мм
  6. МассаМасса: 0.66 кг

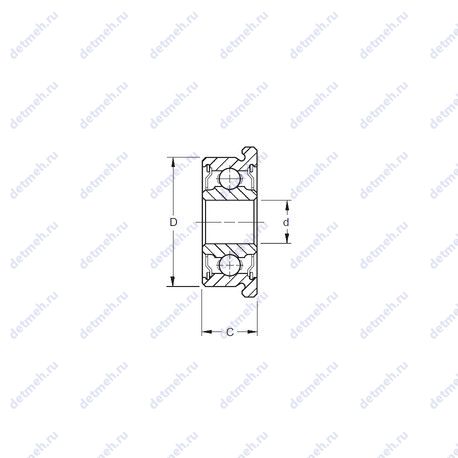

Подшипник SFR168 чертеж
Чертеж подшипника SFR168

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

Написать в Телеграм, WhatsApp +7 (977) 089-51-20

или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы
  1. Общие сведения
  2. Размеры и характеристики
  3. Модификации
  4. Аналоги
  5. Взаимозаменяемость

Таблица размеров и характеристик подшипника SFR168

Производитель ZEN+

С момента основания ZEN Group производит качественную подшипниковую продукцию. Был награжден немецкой сертификацией ISO  9001,  TUV Rheinland за проверку и контроль готовых изделий ZEN.

Пропускная способность:

  • Частота вращения предельная при пластичной смазке: 48000 об/мин
  • Грузоподъемность динамическая: 0.373 кн
  • Грузоподъемность статическая: 0.172 кн
  • Частота вращения предельная при жидкой смазке: 56000 об/мин

Габаритные и посадочные размеры:

  • Внутренний диаметр: 6.35 мм
  • Внешний диаметр: 9.525 мм
  • Высота. мм: 3.175
  • Ширина наружной обоймы (C): 3.175 мм.
  • Ширина (высота) (B): 3.175 мм.

Прочие характеристики:

  • Количество дорожек качения: 1
  • Уплотнение: нет
  • Размеры. мм: 6.35x9.525x3.175

Классификация:

  • Нагрузка: радиальная
  • Основной тип: шариковый радиальный
  • Тела качения: шарики
  • Обозначение: sfr168

Производитель AST+

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик  прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Прочие характеристики:

  • Max. Shaft Shoulder Dia. Inner (Li): 0.3
  • Min. Housing Shoulder Dia.. Outer (Lo): 0.3
  • Precision: a1
  • Standard Clearance: k25
  • Количество шариков: 11
  • Диаметр шарика (Dw): 0.0394
  • Flange Dia (Df): 0.4220
  • Flange Width (Bf): 0.023
  • Размеры. мм: 6.35x9.525x3.175
  • Тип подшипника: flanged open
  • Диаметр отверстия: 0.2500
  • Радиус (мин): 0.004
  • Материал: martensitic stainless steel
  • Номинальная динамическая нагрузка: 71
  • Номинальная статическая нагрузка: 31
  • Максимальная скорость (смазка): 48
  • Максимальная скорость (масло): 56

Габаритные и посадочные размеры:

  • Ширина: 0.1250 мм
  • Внутренний диаметр: 6.35 мм
  • Внешний диаметр: 9.525 мм
  • Высота. мм: 3.175
  • Внешний диаметр: 0.3750 мм
  • Масса: 0.66

Классификация:

  • Тела качения: шарики
  • Нагрузка: радиальная
  • Обозначение: sfr168
  • Основной тип: шариковый радиальный

В таблице приведены основные размеры подшипника SFR168, технические характеристики и номинальные значения.

Таблица модификаций подшипника SFR168

НомерТехнические требованияd,ммD,ммB,ммm,кг
SR168Шариковый радиальный подшипник, однорядный.6.359.5253.1750.57
R 168Дюймовые размеры.6.359.5253.1750057
FR168Шариковый радиальный подшипник, однорядный.6.359.5253.1750066
R168AДюймовые размеры. Уплотнение из полиакрила.6.359.5253.1750.6
R168AZДюймовые размеры. Уплотнение из полиакрила. Стальная шайба.6.359.5253.1750.69
SRW168Шариковый радиальный подшипник, однорядный.6.359.52500.57
R168ZZЗащитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.6.359.5253.175006
R 168BЭкстрлегкая дюймовая серия..6.359.5253.1750058
SFRW168Шариковый радиальный подшипник, однорядный.6.359.52500.66
R168-2ZДюймовые размеры. Защитные металлические шайбы типа Z с двух сторон подшипника.6.359.5253.1750
R168AZZДюймовые размеры. Уплотнение из полиакрила. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.6.359.5253.1750.69
FR168ZZЗащитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.6.359.5253.1750.73
FR 168BДюймовый инструмент с фланцем..6.359.5253.1750066
FR168-2ZЗащитные металлические шайбы типа Z с двух сторон подшипника.6.359.5253.1750
SR168-2ZЗащитные металлические шайбы типа Z с двух сторон подшипника.6.359.5253.1750
R168-2TSДюймовые размеры. Механически обработанный сепаратор из текстолита.6.359.5253.1750
SRW168ZZЗащитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.6.359.52500.6
SR168-TTМеханически обработанный сепаратор из текстолита.6.359.5250.1250.6
SFR168ZZЗащитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.6.359.5250.1250.73
R168B-2RSКомплект внутреннего или наружного кольца с роликами (и сепаратором) разборного подшипника. Контактные уплотнения типа RS с обеих сторон подшипника.6.359.5253.1750062
R 168 BZZЗащитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. Экстрлегкая дюймовая серия..6.359.5253.1750062
SRW168-TTМеханически обработанный сепаратор из текстолита.6.359.52500.6
FLRA168AZУплотнение из полиакрила. Стальная шайба.6.359.5253.1750.69
SFRW168ZZЗащитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.6.359.52500.73
SFR168-2ZЗащитные металлические шайбы типа Z с двух сторон подшипника.6.359.5253.1750
SR168-2TSМеханически обработанный сепаратор из текстолита.6.359.5253.1750
FR168-2TSМеханически обработанный сепаратор из текстолита.6.359.5253.1750
FR 168 BZZЗащитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. Дюймовый инструмент с фланцем..6.359.5253.1750.75
FLRA168AZZУплотнение из полиакрила. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.6.359.5253.1750.69
SFR168-2TSМеханически обработанный сепаратор из текстолита.6.359.5253.1750
SFRW168-TTМеханически обработанный сепаратор из текстолита.6.359.52500.73

Модификации подшипника SFR168 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника SFR168

БрендНомерd,ммD,ммB,ммСтандарт
ASTSFR1686.359.5253.175ISO
ZENSFR1686.359.5253.175ISO

Аналог подшипника SFR168 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
OB876.359.5253.175
OB87 ZZ6.359.5253.175
RI-614ZZ6.359.5253.175
RIF-614ZZ6.359.5253.175
RI-6146.359.5253.175
RIF-6146.359.5253.175
D/W R168-2ZS6.359.5253.175
D/W R1686.359.5253.175
D/W R168-2Z6.359.5253.175
×
