Подшипник для корпуса G1104-206-KRR-B-AS2/V

Подшипник G1104-206-KRR-B-AS2/V — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 1104, размер 11*62*36.5 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 11 мм
Наружный диаметр: 62 мм
Ширина: 36.5 мм
Масса: 0.38 кг

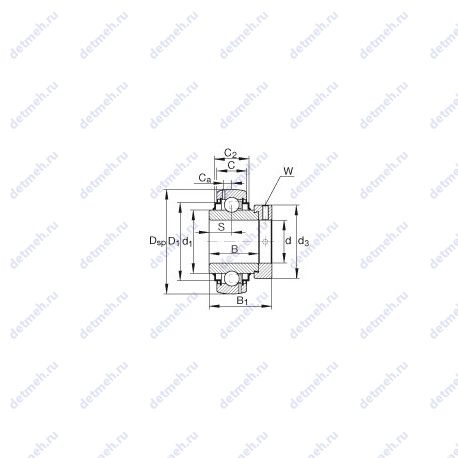

Подшипник G1104-206-KRR-B-AS2/V чертеж — Чертеж подшипника G1104-206-KRR-B-AS2/V

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс G — Проточка и смазочное отверстие на наружном кольце Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс V — Бессепараторный подшипник Суффикс S2 — Рабочая температура (термическая стабилизация) до 250°C

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника G1104-206-KRR-B-AS2/V

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Габаритные и посадочные размеры:

Внутренний диаметр (d) - 31.7500 мм., ;
Ширина (высота) (B) - 36.5 мм.;
Ширина наружной обоймы (C) - 18 мм;
Высота. мм - 48.5;
Внешний диаметр - 62 мм;
Внутренний диаметр - 31.7500 мм;

Прочие характеристики:

Тип уплотнения - r-уплотнения. размер отверстия в дюймах;
C2 - 20.7 мм.;
DSP - 62 мм.;
W - ;
S - 18.3 мм.;
Фиксация - эксцентриковым закрепительным кольцом;
Тип наружного кольца - сферическое;
Референсные подшипники для определения эквивалентных нагрузок - 6206;
d3 max. - 44 мм.;
B1 - 48.5 мм.;
Ca - 4.7 мм.;
Размер (d1) - 40.2 мм.;
Размер (D1) - 52 мм;
C0r - 11300 n;
Cr - 19500 n;
m - 0.38 kg;
Размеры. мм - 31.7500x62x48.5;

Классификация:

Нагрузка - радиальная;
Основной тип - шариковый радиальный;
Обозначение - g1104-206-krr-b-as2/v;
Тела качения - шарики;

В таблице приведены основные размеры подшипника G1104-206-KRR-B-AS2/V, технические характеристики и номинальные значения.

Таблица модификаций подшипника G1104-206-KRR-B-AS2/V

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
G 1104 KRRBW-206	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Три отверстия для смазывания в наружном кольце подшипника.	31.75	0	36.5	0.84
GY1104-KRR-B-AS2/V	Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C.	11	72	42.9	0.49
GY1104-206-KRR-B-AS2/V	Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C.	11	62	38.1	0.33

Модификации подшипника G1104-206-KRR-B-AS2/V - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
