Подшипник для корпуса UC308-24
Подшипник UC308-24 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 308, размер 38.1*90*52 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс UC — Подшипники для нормальных нагрузок шарикового типа устанавливаются в различные корпуса. Поверхность внутреннего диаметра подшипника выполнена с цилиндрическим отверстием, а для крепления на валу используются установочные винты.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

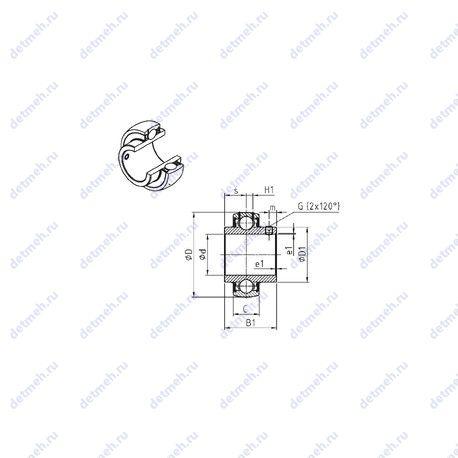

Таблица размеров и характеристик подшипника UC308-24
Производитель FYH+
Компания FYH производит широкий ассортимент навесных подшипников от небольших легких агрегатов до больших тяжёлых, чтобы соответствовать широкому спектру отраслей промышленности и областей применения по всему миру. Шарикоподшипниковые узлы FYH изготавливаются в соответствии со строгими стандартами и включают в себя шарикоподшипники с толстыми канавками и корпуса различных размеров. Самоцентрирующиеся узлы обеспечивают простоту установки и снабжены смазочными ниппелями для быстрого и удобного повторного смазывания.
Габаритные и посадочные размеры:
- Радиус наружней фаски: 1.5 мм.
- Внутренний диаметр: 38.1 мм
- Внешний диаметр: 90 мм
- Высота. мм: 52
- Ширина (высота) (B): 52 мм.
- Ширина наружной обоймы (C): 28 мм.
- Масса: 1.05 кг
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Нагрузка: радиальная
- Обозначение: uc308-24
Прочие характеристики:
- Размеры. мм: 38.1x90x52
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 19 мм.
- Размер (S2): 10
- Резьба (G): m10x1.25
- Количество дорожек качения: 1
- Уплотнение: есть
- Размер (S1): 33
- Размер (C1): 8 мм.
Исходные данные для расчета:
- Расчетный коэффициент (f0): 14
Пропускная способность:
- Грузоподъемность радиальная динамическая (C): 40.7 кн
- Грузоподъемность радиальная статическая (C0): 24 кн
Производитель KOYO+
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Исходные данные для расчета:
- Расчетный коэффициент (f0): 13.2
Прочие характеристики:
- Резьба (G): m10×1.25
- Размер (S2): 10
- Размер (S1): 33
- Количество дорожек качения: 1
- Уплотнение: есть
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 19 мм.
- Размеры. мм: 38.1x90x52
Классификация:
- Тела качения: шарики
- Нагрузка: радиальная
- Обозначение: uc308-24
- Основной тип: шариковый радиальный
Габаритные и посадочные размеры:
- Внутренний диаметр: 38.1 мм
- Внешний диаметр: 90 мм
- Высота. мм: 52
- Ширина наружной обоймы (C): 28 мм
- Масса: 1.05 кг
- Ширина (высота) (B): 52 мм
- Радиус наружней фаски: 1.5 мм
Пропускная способность:
- Грузоподъемность динамическая: 40.7 кн
- Грузоподъемность статическая: 24 кн
Производитель SNR+
французский производитель подшипников, основанный в 1946 году. Компания специализируется на выпуске подшипников для автомобильной промышленности, аэрокосмической отрасли, железнодорожного транспорта. SNR придерживается высоких стандартов качества, что подтверждается международными сертификатами ISO 9001 и QS 9000.
Пропускная способность:
- Грузоподъемность статическая: 24 кн
- Грузоподъемность динамическая: 40.56 кн
Габаритные и посадочные размеры:
- Ширина внутренней обоймы (B1): 52 мм.
- Внутренний диаметр: 38.1 мм
- Внешний диаметр: 90 мм
- Высота. мм: 28
- Ширина наружной обоймы (C): 28 мм.
- Масса: 1 кг
Прочие характеристики:
- Размер (e): 2
- Размер (a): 4.7625 мм.
- Размер (m): 10 мм.
- Размер (s): 19 мм.
- Размер (D1): 56.5 мм.
- Размер (H1): 8.5 мм.
- Резьба (G): 3/8-24unf
- Количество дорожек качения: 1
- Размеры. мм: 38.1x90x28
- Уплотнение: есть
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Нагрузка: радиальная
- Обозначение: uc308-24
В таблице приведены основные размеры подшипника UC308-24, технические характеристики и номинальные значения.
Таблица модификаций подшипника UC308-24
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 308 | Основное исполнение. | 40 | 90 | 23 | 0.64 |
| Q308 | Шариковый радиальный подшипник, однорядный. | 40 | 90 | 23 | 0.8 |
| N 308 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 40 | 90 | 23 | 662 |
| UK308 | Шариковый радиальный подшипник, однорядный. | 40 | 90 | 35 | 0.8 |
| N308E | Шариковый радиальный подшипник, однорядный. | 40 | 90 | 23 | 0.657 |
| UC308 | Шариковый радиальный подшипник, однорядный. | 40 | 90 | 52 | 1 |
| 308-Z | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 40 | 90 | 23 | 0.64 |
| CS308 | Шариковый радиальный подшипник, однорядный. | 40 | 90 | 23 | 0.62 |
| NH308 | Шариковый радиальный подшипник, однорядный. | 40 | 90 | 30 | 0.752 |
| EX308 | Шариковый радиальный подшипник, однорядный. | 40 | 90 | 57.1 | 1.08 |
| BL 308 | Узел плавающих подшипников.. | 40 | 90 | 23 | 0.685 |
| NF 308 | Внутреннем кольце с двойным фланцем, внешнее с одним.. | 40 | 90 | 23 | 0.65 |
| NJ 308 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 40 | 90 | 23 | 0.65 |
| NU 308 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 40 | 90 | 23 | 0.65 |
| NF308E | Шариковый радиальный подшипник, однорядный. | 40 | 90 | 23 | 0.709 |
| NJ308E | Шариковый радиальный подшипник, однорядный. | 40 | 90 | 23 | 0.665 |
| NU308E | Шариковый радиальный подшипник, однорядный. | 40 | 90 | 23 | 0.664 |
| 308-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 40 | 90 | 23 | 0.645 |
| 308 NR | Канавка во внешнем кольце, но без стопорного кольца. | 40 | 90 | 23 | 0.69 |
| QJ 308 | Шариковый подшипник с четырех-точечным контактом. | 40 | 90 | 23 | 0.78 |
| RUS308 | Шариковый радиальный подшипник, однорядный. | 53.5 | 90 | 23 | 0.48 |
| NJK308 | Шариковый радиальный подшипник, однорядный. | 40 | 90 | 23 | 0.69 |
| NP 308 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 40 | 90 | 23 | 0.739 |
| NJ308R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 40 | 90 | 23 | 0.664 |
| NU308R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 40 | 90 | 23 | 0.664 |
| W308PP | Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов. | 40 | 90 | 36.53 | 1.021 |
| BXRE308 | Шариковый радиальный подшипник, однорядный. | 40 | 90 | 23 | 0.68 |
| UC308D1 | Шариковый радиальный подшипник, однорядный. | 40 | 90 | 52 | 0.96 |
| UK308D1 | Шариковый радиальный подшипник, однорядный. | 40 | 90 | 34 | 1.02 |
| UK308L3 | Механически обработанный сепаратор из легкого сплава. | 40 | 90 | 35 | 0.8 |
| UC308L3 | Механически обработанный сепаратор из легкого сплава. | 40 | 90 | 52 | 1 |
| UC308G2 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 40 | 90 | 52 | 0.96 |
| UK308+H | Шариковый радиальный подшипник, однорядный. | 35 | 90 | 46 | 1.03 |
| EX308G2 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 40 | 90 | 57.1 | 1.08 |
| NU308EM | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 40 | 90 | 23 | 0 |
| NJ308EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 40 | 90 | 23 | 0 |
| W308KLL | Широкий, однорядный с одинаковой внутренней и внешней шириной. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава. | 40 | 90 | 36.53 | 1.021 |
| W308PPG | Широкий, однорядный с одинаковой внутренней и внешней шириной. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Контактные уплотнения с двух сторон у опорных роликов. | 40 | 90 | 36.53 | 1.021 |
| NP308 E | Шариковый радиальный подшипник, однорядный. | 40 | 90 | 23 | 0.739 |
| 308-ZNR | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Канавка во внешнем кольце, но без стопорного кольца. | 40 | 90 | 23 | 0.64 |
Модификации подшипника UC308-24 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника UC308-24
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| KOYO | UC308-24 | 38.1 | 90 | 52 | ISO |
| SNR | UC308-24 | 38.1 | 90 | 52 | ISO |
| FYH | UC308-24 | 38.1 | 90 | 52 | ISO |
Аналог подшипника UC308-24 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
