Шариковый подшипник 634

Производитель FBJ

Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 634;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 4x16x5;
• Количество дорожек качения - 1;
• Уплотнение - нет;

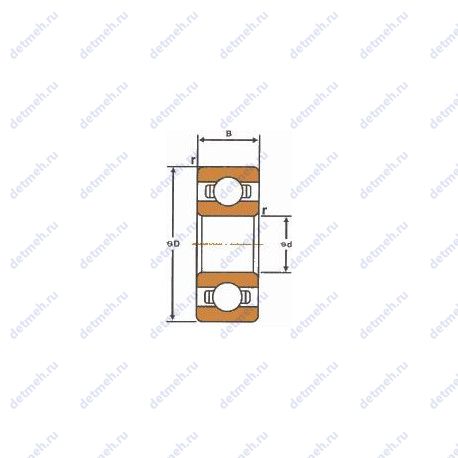

Габаритные и посадочные размеры:

• Внутренний диаметр - 4 мм;
• Внешний диаметр - 16 мм;
• Высота. мм - 5;
• Ширина наружной обоймы (C) - 5 мм.;
• Масса - 0.00524 кг;
• Ширина (высота) (B) - 5 мм.;
• d (мм) Внутренний диаметр - 4;
• D (мм) Наружный диаметр - 16;
• В (мм) Ширина - 5;
• m (кг) Масса - 0.005;

Пропускная способность:

• Грузоподъемность динамическая - 1.344 кн;
• Грузоподъемность статическая - 0.5199 кн;
• Частота вращения предельная при пластичной смазке - 36000 об/мин;
• Частота вращения предельная при жидкой смазке - 43000 об/мин;
• C (kN) Грузоподъемность динамическая - 1.3;
• Co (kN) Грузоподъемность статическая - 0.5;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - 36000;
• n grease (1/min) Ном. частота вращен. при пластич. смазке - 27000;

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 634;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 4x16x5;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер сопряженных деталей (ra max.) - 0.3;
• Размер (r1 min.) - 0.3 мм.;
• Размер сопряженных деталей (da min.) - 6;
• Размер сопряженных деталей (Da max.) - 14;

Габаритные и посадочные размеры:

• Внутренний диаметр - 4 мм;
• Внешний диаметр - 16 мм;
• Высота. мм - 5;
• Ширина наружной обоймы (C) - 5 мм.;
• Масса - 0.0053 кг;
• Ширина (высота) (B) - 5 мм.;
• Радиус наружней фаски - 0.3 мм;

Пропускная способность:

• Грузоподъемность динамическая - 1.75 кн;
• Грузоподъемность статическая - 0.67 кн;
• Частота вращения предельная при пластичной смазке - 40000 об/мин;
• Частота вращения предельная при жидкой смазке - 49000 об/мин;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 12.4;

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 634;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 4x16x5;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер сопряженных деталей (da min.) - 6;
• Размер сопряженных деталей (Da max.) - 14;
• Размер сопряженных деталей (ra max.) - 0.3;
• Размер сопряженных деталей (da max) - 7.6;

Габаритные и посадочные размеры:

• Внутренний диаметр - 4 мм;
• Внешний диаметр - 16 мм;
• Высота. мм - 5;
• Ширина наружной обоймы (C) - 5 мм.;
• Масса - 5.1 кг;
• Ширина (высота) (B) - 5 мм.;
• Радиус наружней фаски - 0.3 мм;

Пропускная способность:

• Грузоподъемность динамическая - 1.76 кн;
• Грузоподъемность статическая - 0.68 кн;
• Частота вращения предельная при пластичной смазке - 37 000 об/мин;
• Частота вращения предельная при жидкой смазке - 44 000 об/мин;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 12.4;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 634;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 16x4x5;
• Граничная нагрузка по усталости (Pu) - 0.016 кн;
• Размер (d1) - 8.4 мм;
• D2 - 13.3 мм;
• r1.2 мин - 0.3 мм;
• da мин - 6.4 мм;
• Da макс - 13.6 мм;
• ra макс - 0.3 мм;
• Pu (N) Предел усталостной прочности - 16;

Габаритные и посадочные размеры:

• Внутренний диаметр - 16 мм;
• Внешний диаметр - 4 мм;
• Высота. мм - 5;
• Масса - 0.0054 кг;
• Наружный диаметр (D) - 16 мм;
• Внутренний диаметр (d) - 4 мм;
• Ширина (высота) (B) - 5 мм;
• d (мм) Внутренний диаметр - 4;
• D (мм) Наружный диаметр - 16;
• m (кг) Масса - 0.0054;
• В (мм) Ширина - 5;

Пропускная способность:

• Динамическая грузоподъемность (C) - 1.1 кн;
• Статическая грузоподъемность (C0) - 0.38 кн;
• Номинальная частота вращения - 95000 об/мин;
• Предельная частота вращения - 60000 об/мин;
• Co (kN) Грузоподъемность статическая - 0.38;
• C (kN) Грузоподъемность динамическая - 1.11;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - 50000;
• n grease (1/min) Ном. частота вращен. при пластич. смазке - 43000;

Исходные данные для расчета:

• Расчетный коэффициент (kr) - 0.03;
• Расчетный коэффициент (f0) - 8.4;

Производитель ZEN

С момента основания ZEN Group производит качественную подшипниковую продукцию. Был награжден немецкой сертификацией ISO  9001,  TUV Rheinland за проверку и контроль готовых изделий ZEN.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 634;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 4x16x5;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 4 мм;
• Внешний диаметр - 16 мм;
• Высота. мм - 5;
• Ширина наружной обоймы (C) - 5 мм.;
• Ширина (высота) (B) - 5 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 1.34 кн;
• Грузоподъемность статическая - 0.523 кн;
• Частота вращения предельная при пластичной смазке - 36000 об/мин;
• Частота вращения предельная при жидкой смазке - 43000 об/мин;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - 634;

Прочие характеристики:

• Размеры. мм - 4x16x5;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 4 мм;
• Внешний диаметр - 16 мм;
• Высота. мм - 5;
• Ширина (высота) (B) - 5 мм.;
• Ширина наружной обоймы (C) - 5 мм.;
• Масса - 0.0054 кг;

Пропускная способность:

• Грузоподъемность динамическая - 1.1 кн;
• Грузоподъемность статическая - 0.38 кн;
• Частота вращения предельная при пластичной смазке - 45900 об/мин;
• Частота вращения предельная при жидкой смазке - 54000 об/мин;

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - 634;

Прочие характеристики:

• Размеры. мм - 4x16x5;
• Размер (r1 min.) - 0.3 мм.;
• Размер (r2 min.) - 0.3 мм.;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 4 мм;
• Внешний диаметр - 16 мм;
• Высота. мм - 5;
• Ширина (высота) (B) - 5 мм.;
• Ширина наружной обоймы (C) - 5 мм.;
• Масса - 0.006 кг;

Пропускная способность:

• Грузоподъемность динамическая - 1.4 кн;
• Грузоподъемность статическая - 0.6 кн;
• Частота вращения предельная - 67000 об/мин;

Производитель NTN-SNR

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - 634;

Прочие характеристики:

• Размеры. мм - 4x16x5;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 4.000 мм;
• Внешний диаметр - 16.000 мм;
• Высота. мм - 5.000;
• Ширина (высота) (B) - 5.000 мм.;
• Ширина наружной обоймы (C) - 5.000 мм.;
• Масса - 0.01 кг;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 634;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 4x16x5;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 4 мм;
• Внешний диаметр - 16 мм;
• Высота. мм - 5;
• Масса - 0.00524 кг;
• Ширина (высота) (B) - 5 мм.;
• Ширина наружной обоймы (C) - 5 мм.;
• Радиус наружней фаски - 0.3 мм.;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 634;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 4x16x5;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 4 мм;
• Внешний диаметр - 16 мм;
• Высота. мм - 5;
• Масса - 0.0054 кг;
• Ширина (высота) (B) - 5 мм.;
• Ширина наружной обоймы (C) - 5 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 1.11 кн;
• Грузоподъемность статическая - 0.38 кн;
• Частота вращения предельная при пластичной смазке - 37000 об/мин;
• Частота вращения предельная при жидкой смазке - 44000 об/мин;

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 634;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 4x16x5;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер сопряженных деталей (ra max.) - 0.3;
• Размер сопряженных деталей (da min.) - 6;
• Размер сопряженных деталей (Da max.) - 14;

Габаритные и посадочные размеры:

• Внутренний диаметр - 4 мм;
• Внешний диаметр - 16 мм;
• Высота. мм - 5;
• Ширина наружной обоймы (C) - 5 мм.;
• Масса - 0.00524 кг;
• Ширина (высота) (B) - 5 мм.;
• Радиус наружней фаски - 0.3 мм;

Пропускная способность:

• Грузоподъемность динамическая - 1.73 кн;
• Частота вращения предельная при жидкой смазке - 43 000 об/мин;
• Частота вращения предельная при пластичной смазке - 36 000 об/мин;
• Грузоподъемность статическая - 0.67 кн;

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 634;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 4x16x5;
• Размер (d1) - 8.5 мм.;
• Размер сопряженных деталей (ra max.) - 0.3 мм.;
• Размер (D1) - 12.5 мм.;
• m - 0.0060 kg;
• Cr - 2030 n;
• C0r - 700 n;
• Cur - 36 n;
• nG - 63000 1/min;
• nB - 35000 1/min;
• Da max. - 13.6 мм.;
• Размер (r) - 0.3 мм.;
• da min. - 6.4 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 4 мм;
• Внешний диаметр - 16 мм;
• Высота. мм - 5;
• Ширина (высота) (B) - 5 мм.;
• Внутренний диаметр (d) - 4 мм.;
• Наружный диаметр (D) - 16 мм.;
