Шариковый подшипник SR156ZZY05

Подшипник SR156ZZY05 — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 156, размер 4.7625*7.9375*0.1094 мм.

Стандарт: ISO
Бренд: AST
Внутренний диаметр: 4.7625 мм
Наружный диаметр: 7.9375 мм
Ширина: 0.1094 мм
Масса: 0.41 кг

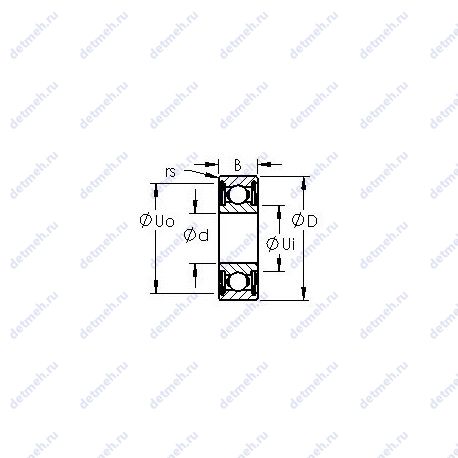

Подшипник SR156ZZY05 чертеж — Чертеж подшипника SR156ZZY05

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс ZZ — Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника Суффикс Y — Штампованный сепаратор из листовой латуни

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника SR156ZZY05

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Прочие характеристики:

Радиус (мин) - 0.004;
Диаметр шарика (Dw) - 0.0394;
Количество шариков - 11;
Min. Housing Shoulder Dia.. Outer (Uo) - 0.285;
Max. Shaft Shoulder Dia. Inner (Ui) - 0.2;
Standard Clearance - k25;
Precision - a1;
Максимальная скорость (масло) - 61;
Номинальная статическая нагрузка - 17;
Номинальная динамическая нагрузка - 40;
Материал - martensitic stainless steel;
Диаметр отверстия - 0.1875;
Тип подшипника - shielded;
Размеры. мм - 4.7625x7.9375x2.77876;

Габаритные и посадочные размеры:

Масса - 0.41;
Ширина - 0.1094 мм;
Внешний диаметр - 0.3125 мм;
Высота. мм - 2.77876;
Внешний диаметр - 7.9375 мм;
Внутренний диаметр - 4.7625 мм;

Классификация:

Основной тип - шариковый радиальный;
Обозначение - sr156zzy05;
Нагрузка - радиальная;
Тела качения - шарики;

В таблице приведены основные размеры подшипника SR156ZZY05, технические характеристики и номинальные значения.

Таблица модификаций подшипника SR156ZZY05

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
SR156	Шариковый радиальный подшипник.	4.7625	7.9375	2.779	0.4
SFR156	Шариковый радиальный подшипник.	4.7625	7.9375	2.779	0.47
SRW156	Шариковый радиальный подшипник.	4.7625	7.9375	0	0.4
SFRW156	Шариковый радиальный подшипник.	4.7625	7.9375	0	0.47
SFR156ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	4.7625	7.9375	0.125	0.56
SR156-TT	Механически обработанный сепаратор из текстолита.	4.7625	7.9375	0.125	0.45
SRW156ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	4.7625	7.9375	0	0.45
HUB156-37	Шариковый радиальный подшипник.	30	67	0	1.89
HUB156-39	Шариковый радиальный подшипник.	30	67	0	1.86
SFRW156ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	4.7625	7.9375	0	0.56
SRW156-TT	Механически обработанный сепаратор из текстолита.	4.7625	7.9375	0	0.45
SFRW156-TT	Механически обработанный сепаратор из текстолита.	4.7625	7.9375	0	0.56
SR156ZZA03	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	4.7625	12.7	0.125	0.5

Модификации подшипника SR156ZZY05 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
