Шариковый подшипник SFR156ZZ

Подшипник SFR156ZZ — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 156, размер 4.7625*7.9375*0.125 мм.

Стандарт: ISO
Бренд: AST
Внутренний диаметр: 4.7625 мм
Наружный диаметр: 7.9375 мм
Ширина: 0.125 мм
Масса: 0.56 кг

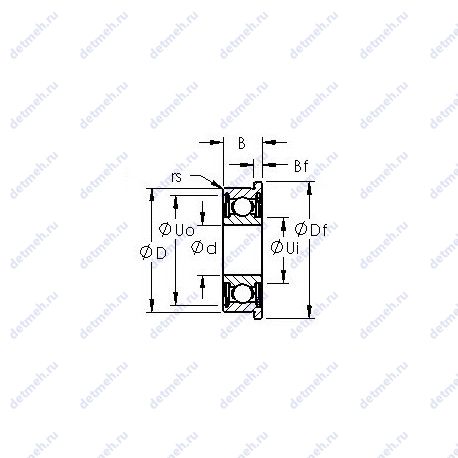

Подшипник SFR156ZZ чертеж — Чертеж подшипника SFR156ZZ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс ZZ — Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника SFR156ZZ

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Прочие характеристики:

Материал - martensitic stainless steel;
Flange Width (Bf) - 0.036;
Flange Dia (Df) - 0.3590;
Диаметр шарика (Dw) - 0.0394;
Количество шариков - 10;
single metal shield - (z);
Two metal shields - (zz);
Min. Housing Shoulder Dia.. Outer (Uo) - 0.287;
Max. Shaft Shoulder Dia. Inner (Ui) - 0.2;
Standard Clearance - k25;
Precision - a1;
Максимальная скорость (масло) - 63;
Максимальная скорость (смазка) - 53;
Номинальная статическая нагрузка - 27;
Номинальная динамическая нагрузка - 69;
Радиус (мин) - 0.004;
Диаметр отверстия - 0.1875;
Тип подшипника - flanged shielded;
Размеры. мм - 4.7625x7.9375x3.175;

Классификация:

Основной тип - шариковый радиальный;
Обозначение - sfr156zz;
Нагрузка - радиальная;
Тела качения - шарики;

Габаритные и посадочные размеры:

Масса - 0.56;
Ширина - 0.1250 мм;
Внешний диаметр - 0.3125 мм;
Высота. мм - 3.175;
Внешний диаметр - 7.9375 мм;
Внутренний диаметр - 4.7625 мм;

В таблице приведены основные размеры подшипника SFR156ZZ, технические характеристики и номинальные значения.

Таблица модификаций подшипника SFR156ZZ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
SR156	Шариковый радиальный подшипник.	4.7625	7.9375	2.779	0.4
SFR156	Шариковый радиальный подшипник.	4.7625	7.9375	2.779	0.47
SRW156	Шариковый радиальный подшипник.	4.7625	7.9375	0	0.4
SFRW156	Шариковый радиальный подшипник.	4.7625	7.9375	0	0.47
SR156-TT	Механически обработанный сепаратор из текстолита.	4.7625	7.9375	0.125	0.45
SRW156ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	4.7625	7.9375	0	0.45
HUB156-37	Шариковый радиальный подшипник.	30	67	0	1.89
HUB156-39	Шариковый радиальный подшипник.	30	67	0	1.86
SFRW156ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	4.7625	7.9375	0	0.56
SRW156-TT	Механически обработанный сепаратор из текстолита.	4.7625	7.9375	0	0.45
SFRW156-TT	Механически обработанный сепаратор из текстолита.	4.7625	7.9375	0	0.56
SR156ZZY05	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. Штампованный сепаратор из листовой латуни.	4.7625	7.9375	0.1094	0.41
SR156ZZA03	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	4.7625	12.7	0.125	0.5

Модификации подшипника SFR156ZZ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
