Шариковый подшипник 7914 A5
Подшипник 7914 A5 — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 7914, размер 70*100*16 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 70 мм
Наружный диаметр: 100 мм
Ширина: 16 мм
Масса: 0.341 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

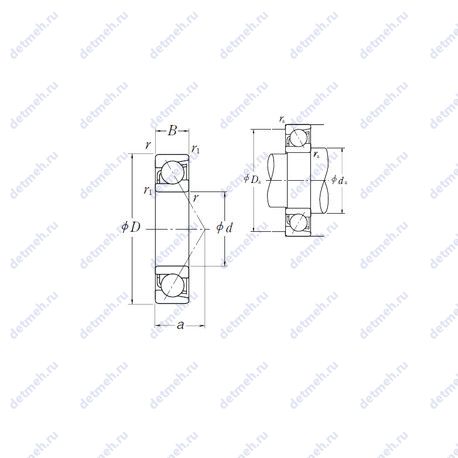

Таблица размеров и характеристик подшипника 7914 A5
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Пропускная способность:
- Частота вращения предельная при жидкой смазке - 11 000 об/мин;
- Грузоподъемность статическая - 26.3 кн;
- Частота вращения предельная при пластичной смазке - 8 000 об/мин;
- Грузоподъемность динамическая - 26.5 кн;
Прочие характеристики:
- Размер (r1 min.) - 0.6 мм;
- Размер (a) - 27.8 мм.;
- Размер сопряженных деталей (Da max.) - 94;
- Размер сопряженных деталей (da min.) - 76;
- Размер сопряженных деталей (ra max.) - 1;
- Уплотнение - нет;
- Количество дорожек качения - 1;
- Размеры. мм - 70x100x16;
Классификация:
- Нагрузка - радиальная и осевая;
- Основной тип - шариковый радиально-упорный;
- Обозначение - 7914 a5;
- Тела качения - шарики;
Габаритные и посадочные размеры:
- Радиус наружней фаски - 1 мм;
- Ширина (высота) (B) - 16 мм;
- Масса - 0.341 кг;
- Ширина наружной обоймы (C) - 16 мм;
- Высота. мм - 16;
- Внешний диаметр - 100 мм;
- Внутренний диаметр - 70 мм;
В таблице приведены основные размеры подшипника 7914 A5, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7914 A5
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7914 | Основное исполнение. | 70 | 100 | 16 | 0.397 |
| 7914C | Угол контакта 15°. | 70 | 100 | 16 | 0.332 |
| 7914DB | Угол контакта 40°. | 70 | 100 | 16 | 0.794 |
| 7914DT | Механически обработанный сепаратор из текстолита. | 70 | 100 | 16 | 0.794 |
| 7914DF | Механически обработанный сепаратор из стали или специального чугуна. | 70 | 100 | 16 | 0.794 |
| 7914CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 70 | 100 | 16 | 0.662 |
| 7914CPA | Угол контакта 15 градусов. | 70 | 100 | 16 | 0.332 |
| 7914CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 70 | 100 | 16 | 0.662 |
| 7914CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 70 | 100 | 32 | 0.662 |
| 7914CTRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 70 | 100 | 16 | 0.335 |
| 7914A5TRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 70 | 100 | 16 | 0.335 |
| 7914UCG/GNP4 | Угол контакта 15°. Класс точности JIS4 / ISO 4. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника. | 70 | 100 | 16 | 0.34 |
| 7914UCG/GLP4 | Угол контакта 15°. Универсальный подшипник. Класс точности JIS4 / ISO 4. Низкотемпературная пластичная смазка, от –50 до +80 °C. | 70 | 100 | 16 | 0.34 |
| 7914UCG/GNP42 | Угол контакта 15°. Класс точности JIS4 для размеров и JIS 2 для точности вращения. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника. | 70 | 100 | 16 | 0.34 |
| 7914UADG/GNP42 | Угол контакта 25°. Класс точности JIS4 для размеров и JIS 2 для точности вращения. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника. | 70 | 100 | 16 | 0.34 |
| 5S-7914UCG/GNP42 | Гибридный подшипник, стальные кольца и керамические тела качения. Угол контакта 15°. Класс точности JIS4 для размеров и JIS 2 для точности вращения. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника. | 70 | 100 | 16 | 0.3 |
| 5S-7914UADG/GNP42 | Гибридный подшипник, стальные кольца и керамические тела качения. Угол контакта 25°. Класс точности JIS4 для размеров и JIS 2 для точности вращения. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника. | 70 | 100 | 16 | 0.3 |
Модификации подшипника 7914 A5 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
