Шариковый подшипник 5316N
Подшипник 5316N — это импортный шариковый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 5316, размер 80*170*68.3 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 80 мм
Наружный диаметр: 170 мм
Ширина: 68.3 мм
Масса: 6.81 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс N — Канавка под стопорное кольцо на наружном кольце подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 5316N
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

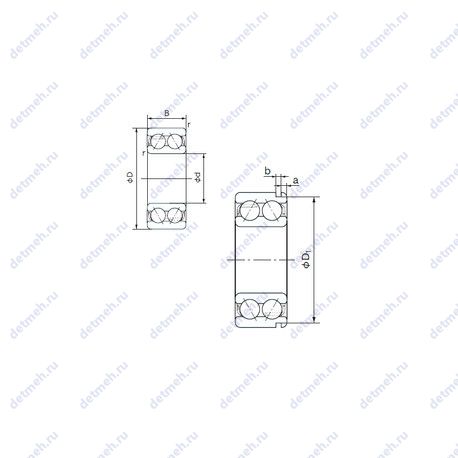

Габаритные и посадочные размеры:
- Ширина наружной обоймы (C): 68.3 мм.
- Радиус наружней фаски: 2.1 мм.
- Масса: 6.81 кг
- Ширина (высота) (B): 68.3 мм.
- Высота. мм: 68.3
- Внешний диаметр: 170 мм
- Внутренний диаметр: 80 мм
Прочие характеристики:
- Размер (b): 3.5 мм.
- Размер (D1): 163.65 мм.
- Уплотнение: нет
- Количество дорожек качения: 2
- Размер (a): 5.69 мм.
- Размеры. мм: 80x170x68.3
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 4000 об/мин
- Частота вращения предельная при пластичной смазке: 2800 об/мин
- Грузоподъемность статическая: 167 кн
- Грузоподъемность динамическая: 192 кн
Классификация:
- Основной тип: шариковый радиально-упорный
- Обозначение: 5316n
- Нагрузка: радиальная и осевая
- Тела качения: шарики
В таблице приведены основные размеры подшипника 5316N, технические характеристики и номинальные значения.
Таблица модификаций подшипника 5316N
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 5316 | Основное исполнение. | 80 | 170 | 68.3 | 5.55 |
| 5316W | Только для тел качения. Максимальная грузоподъемность, паз для ввода шариков. | 80 | 170 | 68.28 | 7.366 |
| 5316ZZ | Только для тел качения. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 80 | 170 | 68.263 | 5.55 |
| 5316NR | Только для тел качения. Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом. | 80 | 170 | 68.3 | 6.81 |
| 5316 A | Только для тел качения. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 80 | 170 | 68.3 | 6.8 |
| 5316 E | Только для тел качения. | 80 | 170 | 68.3 | 7.25 |
| 5316-2RS | Только для тел качения. Контактные уплотнения типа RS с обеих сторон подшипника. | 80 | 170 | 68.263 | 5.55 |
| A 5316 WB | Без кольцевой канавки и смазочных отверстий в наружном кольце. Отверстия для смазки на наружном кольце подшипника напротив фиксатора.. | 80 | 170 | 68.2625 | 8.29 |
Модификации подшипника 5316N - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
