Шариковый подшипник HAR009

Подшипник HAR009 — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 009, размер 45*75*16 мм.

Стандарт: ISO
Бренд: KOYO
Внутренний диаметр: 45 мм
Наружный диаметр: 75 мм
Ширина: 16 мм
Масса: 0.251 кг

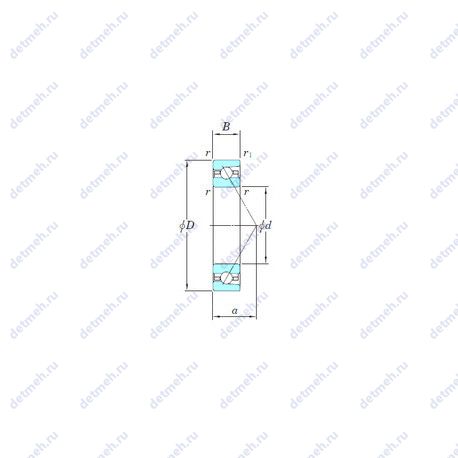

Подшипник HAR009 чертеж — Чертеж подшипника HAR009

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника HAR009

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Пропускная способность:

Грузоподъемность динамическая: 9.9 кн
Частота вращения предельная при жидкой смазке: 17 000 об/мин
Частота вращения предельная при пластичной смазке: 13 000 об/мин
Грузоподъемность статическая: 6.45 кн

Габаритные и посадочные размеры:

Угол наклона (α): 30°
Радиус наружней фаски: 1 мм
Ширина (высота) (B): 16 мм
Масса: 0.251 кг
Ширина наружной обоймы (C): 16 мм
Высота. мм: 16
Внешний диаметр: 75 мм
Внутренний диаметр: 45 мм

Прочие характеристики:

Размер (r1 min.): 0.6 мм
Размер (a): 25.3 мм
Уплотнение: нет
Количество дорожек качения: 1
Размеры. мм: 45x75x16

Классификация:

Нагрузка: радиальная и осевая
Основной тип: шариковый радиально-упорный
Обозначение: har009
Тела качения: шарики

В таблице приведены основные размеры подшипника HAR009, технические характеристики и номинальные значения.

Таблица модификаций подшипника HAR009

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
BNT009	Шариковый радиально-упорный подшипник, однорядный.	45	75	16	0.235
BNH 009	Диаметр шара этого типа подшипника меньше, чем у стандартного радиально-упорный подшипник. Для высокоскоростного использования. Этот тип подшипника размерно взаимозаменяемы с серии 7000, и могут быть использованы для их замены. Угол контакта α=15..	45	75	16	0
HAR009C	Угол контакта 15 градусов.	45	75	16	0.251
BXRE009	Шариковый радиально-упорный подшипник, однорядный.	45	75	16	0.258
HTA009DB	Шариковый радиально-упорный подшипник, однорядный.	45	75	14.25	0.438
HAR009CA	Угол контакта 15 градусов.	45	75	16	0.251
ACT009DB	Угол контакта 40 градусов.	45	75	0	0.536
ACT009BDB	Угол контакта 40 градусов.	45	75	0	0.536
3NCHAR009C	Угол контакта 20 градусов.	45	75	16	0.237
3NCHAC009C	Угол контакта 20 градусов.	45	75	16	0.205
BXRE009-2Z	Защитные металлические шайбы типа Z с двух сторон подшипника.	45	75	16	0.258
3NCHAF009CA	Угол контакта 20 градусов.	45	75	16	0.255
3NCHAR009CA	Угол контакта 20 градусов.	45	75	16	0.237
3NCHAD009CA	Угол контакта 20 градусов.	45	75	16	0
3NCHAC009CA	Угол контакта 20 градусов.	45	75	16	0.205
BXRE009-2RSR	Контактные уплотнения типа RS с обеих сторон подшипника.	45	75	16	0.258
BXRE009-2HRS	Контактное уплотнение из полиуретана или резины с одной стороны подшипника.	45	75	16	0.258
3NC HAR009C FT	Угол контакта 20 градусов. Механически обработанный сепаратор из стали или специального чугуна. Механически обработанный сепаратор из текстолита. Керамический подшипник..	45	75	16	0

Модификации подшипника HAR009 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
7009C	45	75	16
7009 A	45	75	16
7009 ATBP4	45	75	16
7009B	45	75	16
7009 CTBP4	45	75	16
Q1009	45	75	16
QJ1009	45	75	16
7009	45	75	16
HCS7009-C-T-P4S	45	75	16
HSS7009-E-T-P4S	45	75	16
7009CPA	45	75	16
7009AC	45	75	16
45BNR10S	45	75	16
45BER10XE	45	75	16
45BNR10XE	45	75	16
45BNR10H	45	75	16
45BER10X	45	75	16
45BNR10X	45	75	16
45BER10H	45	75	16
45BER10S	45	75	16
7009A5TRSU	45	75	16
7009CTRSU	45	75	16
5S-2LA-BNS009ADLLBG/GNP42	45	75	16
5S-2LA-BNS009CLLBG/GNP42	45	75	16
5S-2LA-BNS009LLBG/GNP42	45	75	16
5S-2LA-HSE009CG/GNP42	45	75	16
5S-2LA-HSE009ADG/GNP42	45	75	16
5S-7009UCG/GNP42	45	75	16
5S-7009CDLLBG/GNP42	45	75	16
5S-7009ADLLBG/GNP42	45	75	16
5S-7009UADG/GNP42	45	75	16
5S-BNT009	45	75	16
7009ADLLBG/GNP42	45	75	16
7009G/GNP4	45	75	16
7009UG/GNP4	45	75	16
7009UADG/GNP42	45	75	16
7009UCG/GNP42	45	75	16
7009UCGD2/GLP4	45	75	16
7009CG/GNP4	45	75	16
7009UCG/GNP4	45	75	16
7009CG/GNUP-14	45	75	16
7009CDLLBG/GNP42	45	75	16
S7009 ACD/P4A	45	75	16
S7009 ACE/P4A	45	75	16
S7009 CE/HCP4A	45	75	16
S7009 ACB/P4A	45	75	16
HX45/S 7CE3	45	75	16
HX45/S/NS 7CE1	45	75	16
HX45/S/NS 7CE3	45	75	16
HX45/S 7CE1	45	75	16
VEX 45/NS 7CE1	45	75	16
VEX 45 7CE3	45	75	16
VEX 45/S/NS 7CE1	45	75	16
VEX 45 7CE1	45	75	16
VEX 45/S/NS 7CE3	45	75	16
VEX 45/NS 7CE3	45	75	16
VEX 45/S 7CE1	45	75	16
VEX 45/S 7CE3	45	75	16
7009HVUJ74	45	75	16
7009CVUJ74	45	75	16
ML7009CVUJ74S	45	75	16
ML7009HVUJ74S	45	75	16
MLE7009HVUJ74S	45	75	16
MLE7009CVUJ74S	45	75	16
