Шариковый подшипник ACT048DB

Подшипник ACT048DB — это импортный шариковый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 048, размер 240*360*0 мм.

Стандарт: ISO
Бренд: KOYO
Внутренний диаметр: 240 мм
Наружный диаметр: 360 мм
Ширина: 0 мм
Масса: 41.1 кг

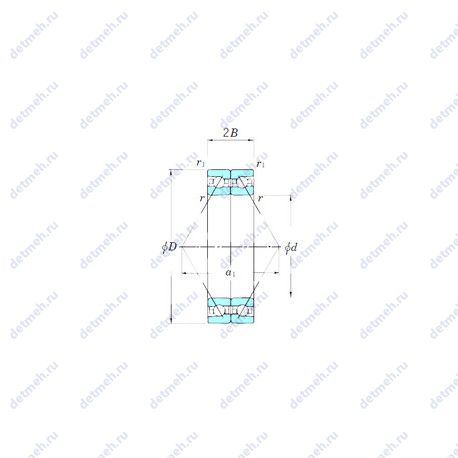

Подшипник ACT048DB чертеж — Чертеж подшипника ACT048DB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс B — Угол контакта 40 градусов

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника ACT048DB

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Пропускная способность:

Частота вращения предельная при пластичной смазке - 1 800 об/мин;
Частота вращения предельная при жидкой смазке - 2 400 об/мин;
Грузоподъемность статическая - 823 кн;
Грузоподъемность динамическая - 260 кн;

Прочие характеристики:

Размер (2B) - 108 мм.;
Размер (r1 min.) - 1.1 мм.;
Размер (a) - 283 мм.;
Уплотнение - нет;
Количество дорожек качения - 2;

Габаритные и посадочные размеры:

Угол наклона (α) - 30°;
Радиус наружней фаски - 3 мм;
Масса - 41.1 кг;
Внешний диаметр - 360 мм;
Внутренний диаметр - 240 мм;

Классификация:

Нагрузка - радиальная и осевая;
Основной тип - шариковый радиально-упорный;
Обозначение - act048db;
Тела качения - шарики;

В таблице приведены основные размеры подшипника ACT048DB, технические характеристики и номинальные значения.

Таблица модификаций подшипника ACT048DB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
HTA048DB	Шариковый радиально-упорный подшипник, двухрядный.	240	360	54	38.2
ACT048BDB	Угол контакта 40 градусов.	240	360	0	41.1
HUB048-35	Шариковый радиально-упорный подшипник, двухрядный.	27	63	0	1.39
HTA048UAL1BDB/GMP4L	Универсальный подшипник. Класс точности JIS4 / ISO 4. Механически обработанный сепаратор из легкого сплава.	240	360	108	38.443

Модификации подшипника ACT048DB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Дополнительная информация

Расшифровки обозначений KOYO
