Шариковый подшипник 3NCHAR032C
Подшипник 3NCHAR032C — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 032, размер 160*240*38 мм.
Стандарт: ISO
Бренд: KOYO
Внутренний диаметр: 160 мм
Наружный диаметр: 240 мм
Ширина: 38 мм
Масса: 5.02 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс C — Угол контакта 20 градусов
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

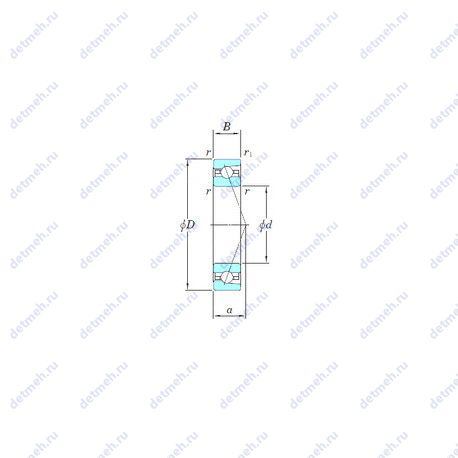

Таблица размеров и характеристик подшипника 3NCHAR032C
Производитель KOYO
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Пропускная способность:
- Грузоподъемность статическая: 72.7 кн
- Частота вращения предельная при жидкой смазке: 11 000 об/мин
- Частота вращения предельная при пластичной смазке: 6 800 об/мин
- Грузоподъемность динамическая: 78.3 кн
Габаритные и посадочные размеры:
- Угол наклона (α): 15°
- Радиус наружней фаски: 2.1 мм.
- Ширина (высота) (B): 38 мм
- Масса: 5.02 кг
- Ширина наружной обоймы (C): 38 мм
- Высота. мм: 38
- Внешний диаметр: 240 мм
- Внутренний диаметр: 160 мм
Исходные данные для расчета:
- Расчетный коэффициент (f0): 8.5
Прочие характеристики:
- Материал тела качения: керамика
- Размер (r1 min.): 1.1 мм.
- Размер (a): 45.8 мм.
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 160x240x38
Классификация:
- Нагрузка: радиальная и осевая
- Основной тип: шариковый радиально-упорный
- Обозначение: 3nchar032c
- Тела качения: шарики
В таблице приведены основные размеры подшипника 3NCHAR032C, технические характеристики и номинальные значения.
Таблица модификаций подшипника 3NCHAR032C
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| HAR032 | Шариковый радиальный подшипник, однорядный. | 160 | 240 | 38 | 5.4 |
| HAR032C | Угол контакта 15 градусов. | 160 | 240 | 38 | 5.4 |
| BNH 032 | Диаметр шара этого типа подшипника меньше, чем у стандартного радиально-упорный подшипник. Для высокоскоростного использования. Этот тип подшипника размерно взаимозаменяемы с серии 7000, и могут быть использованы для их замены. Угол контакта α=15.. | 160 | 240 | 38 | 0 |
| HSB032C | Угол контакта 15°. | 160 | 240 | 38 | 5.46 |
| HAR032CA | Угол контакта 15 градусов. | 160 | 240 | 38 | 5.4 |
| 3NCHAC032C | Угол контакта 20 градусов. | 160 | 240 | 38 | 4.23 |
| 3NCHAC032CA | Угол контакта 20 градусов. | 160 | 240 | 38 | 4.23 |
| 3NCHAR032CA | Угол контакта 20 градусов. | 160 | 240 | 38 | 5.02 |
Модификации подшипника 3NCHAR032C - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
