Шариковый подшипник 7416 ADF
Подшипник 7416 ADF — это импортный шариковый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 7416, размер 80*200*96 мм.
Стандарт: ISO
Бренд: ISO
Внутренний диаметр: 80 мм
Наружный диаметр: 200 мм
Ширина: 96 мм
Масса: 12 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс F — Механически обработанный сепаратор из стали или специального чугуна
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 7416 ADF
Производитель ISO
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Классификация:
- Основной тип: шариковый радиально-упорный
- Тела качения: шарики
- Обозначение: 7416 adf
- Нагрузка: радиальная и осевая
Прочие характеристики:
- Размеры. мм: 80x200x96
- Количество дорожек качения: 2
- Уплотнение: нет
- Размер (a): 34 мм

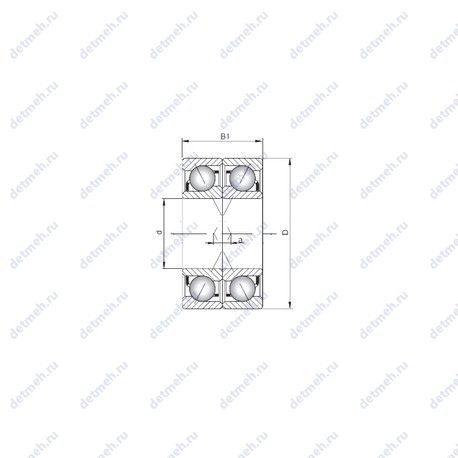

Габаритные и посадочные размеры:
- Внутренний диаметр: 80 мм
- Внешний диаметр: 200 мм
- Высота. мм: 96
- Масса: 12 кг
- Ширина внутренней обоймы (B1): 96 мм.
- Угол наклона (α): 25°
В таблице приведены основные размеры подшипника 7416 ADF, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7416 ADF
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7416 | Основное исполнение. | 80 | 200 | 48 | 6 |
| 7416B | Угол контакта 40°. | 80 | 200 | 48 | 6 |
| 7416 M | Шариковый радиально-упорный подшипник, двухрядный. | 80 | 200 | 48 | 8 |
| 7416WN | Канавка под стопорное кольцо на наружном кольце подшипника. Максимальная грузоподъемность, паз для ввода шариков. | 80 | 200 | 48 | 7.747 |
| 7416 A | Шариковый радиально-упорный подшипник, двухрядный. | 80 | 200 | 48 | 6 |
| 7416BG | Универсальный подшипник. | 80 | 200 | 48 | 6.71 |
| 7416 BDB | Шариковый радиально-упорный подшипник, двухрядный. | 80 | 200 | 96 | 12 |
| 7416 CBM | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 80 | 200 | 48 | 8.1 |
| 7416 GAM | Среднетемпературная пластичная смазка, от –30 до +110 °C. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 80 | 200 | 48 | 8.1 |
| 7416 ADB | Шариковый радиально-упорный подшипник, двухрядный. | 80 | 200 | 96 | 12 |
| 7416 BDT | Механически обработанный сепаратор из текстолита. | 80 | 200 | 96 | 12 |
| 7416 ADT | Механически обработанный сепаратор из текстолита. | 80 | 200 | 96 | 12 |
| 7416 BDF | Механически обработанный сепаратор из стали или специального чугуна. | 80 | 200 | 96 | 12 |
| 7416 A-UD | Шариковый радиально-упорный подшипник, двухрядный. | 80 | 200 | 96 | 12 |
| 7416 B-UO | Шариковый радиально-упорный подшипник, двухрядный. | 80 | 200 | 96 | 12 |
| 7416 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 80 | 200 | 96 | 12 |
| 7416 A-UO | Шариковый радиально-упорный подшипник, двухрядный. | 80 | 200 | 96 | 12 |
| 7416 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 80 | 200 | 96 | 12 |
| 7416 B-UD | Шариковый радиально-упорный подшипник, двухрядный. | 80 | 200 | 96 | 12 |
Модификации подшипника 7416 ADF - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
