Шариковый подшипник 7338BDT

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Габаритные и посадочные размеры:

• Внешний диаметр - 400 мм;
• Внутренний диаметр - 190 мм;
• Высота. мм - 78;
• Ширина (высота) (B) - 78 мм;
• Ширина наружной обоймы (C) - 78 мм;
• Масса - 47.6 кг;
• Радиус наружней фаски - 5 мм;
• Угол наклона (α) - 40°;

Классификация:

• Основной тип - шариковый радиально-упорный;
• Тела качения - шарики;
• Нагрузка - радиальная и осевая;
• Обозначение - 7338bdt;

Прочие характеристики:

• Размеры. мм - 190x400x78;
• Размер (a) - 84.8 мм.;
• Размер (r1 min.) - 2 мм;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер (2B) - 156 мм.;
• Размер сопряженных деталей (ra max.) - 2;
• Размер сопряженных деталей (Da max.) - 390;
• Размер сопряженных деталей (da min.) - 200;

Пропускная способность:

• Грузоподъемность динамическая - 680 кн;
• Грузоподъемность статическая - 1150 кн;
• Частота вращения предельная при пластичной смазке - 1000 об/мин;
• Частота вращения предельная при жидкой смазке - 1400 об/мин;

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Габаритные и посадочные размеры:

• Радиус наружней фаски - 5 мм;
• Угол наклона (α) - 40°;
• Внутренний диаметр - 190 мм;
• Внешний диаметр - 400 мм;
• Высота. мм - 78;
• Масса - 94 кг;
• Ширина (высота) (B) - 78 мм;

Прочие характеристики:

• Размер сопряженных деталей (da min.) - 212;
• Размер сопряженных деталей (Da max.) - 378;
• Размер сопряженных деталей (ra max.) - 4;
• Размер сопряженных деталей (Db max) - 390;
• Размер (a) - 163 мм;
• Размеры. мм - 190x400x78;
• Размер (2B) - 156 мм.;
• Размер сопряженных деталей (ra1 max.) - 2;
• Размер (r1 min.) - 2 мм;
• Количество дорожек качения - 2;
• Уплотнение - нет;

Классификация:

• Нагрузка - радиальная и осевая;
• Основной тип - шариковый радиально-упорный;
• Тела качения - шарики;
• Обозначение - 7338bdt;

Пропускная способность:

• Грузоподъемность динамическая - 635 кн;
• Грузоподъемность статическая - 1070 кн;
• Частота вращения предельная при пластичной смазке - 1 200 об/мин;
• Частота вращения предельная при жидкой смазке - 1 600 об/мин;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Нагрузка - радиальная и осевая;
• Основной тип - шариковый радиально-упорный;
• Обозначение - 7338 bdt;
• Тела качения - шарики;

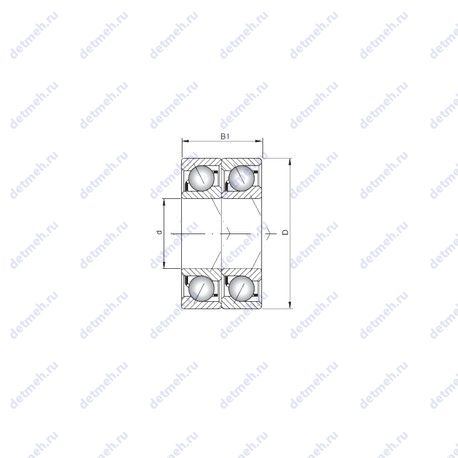

Габаритные и посадочные размеры:

• Ширина внутренней обоймы (B1) - 156 мм.;
• Угол наклона (α) - 40°;
• Масса - 107.7 кг;
• Высота. мм - 156;
• Внешний диаметр - 400 мм;
• Внутренний диаметр - 190 мм;

Прочие характеристики:

• Уплотнение - нет;
• Количество дорожек качения - 2;
• Размеры. мм - 190x400x156;
