Шариковый подшипник 7068 ADT

Подшипник 7068 ADT — это импортный шариковый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 7068, размер 340*520*164 мм.

Стандарт: ISO
Бренд: ISO
Внутренний диаметр: 340 мм
Наружный диаметр: 520 мм
Ширина: 164 мм
Масса: 123.6 кг

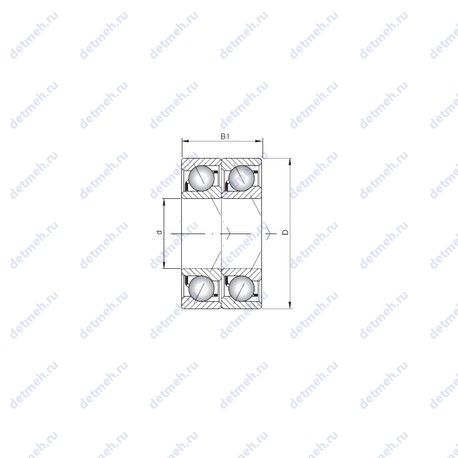

Подшипник 7068 ADT чертеж — Чертеж подшипника 7068 ADT

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс T — Механически обработанный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7068 ADT

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Основной тип - шариковый радиально-упорный;
Тела качения - шарики;
Обозначение - 7068 adt;
Нагрузка - радиальная и осевая;

Прочие характеристики:

Размеры. мм - 340x520x164;
Количество дорожек качения - 2;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 340 мм;
Внешний диаметр - 520 мм;
Высота. мм - 164;
Масса - 123.6 кг;
Ширина внутренней обоймы (B1) - 164 мм.;
Угол наклона (α) - 25°;

В таблице приведены основные размеры подшипника 7068 ADT, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7068 ADT

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7068	Основное исполнение.	340	520	82	61.8
7068A	Шариковый радиально-упорный подшипник, двухрядный.	340	520	82	61.8
7068B	Угол контакта 40 градусов.	340	520	82	61.8
7068 BDF	Механически обработанный сепаратор из стали или специального чугуна.	340	520	164	123.6
7068 BDT	Механически обработанный сепаратор из текстолита.	340	520	164	123.6
7068 BDB	Шариковый радиально-упорный подшипник, двухрядный.	340	520	164	123.6
7068 ADF	Механически обработанный сепаратор из стали или специального чугуна.	340	520	164	123.6
7068 ADB	Шариковый радиально-упорный подшипник, двухрядный.	340	520	164	123.6
7068 BGM	Среднетемпературная пластичная смазка, от –30 до +110 °C.	340	520	82	59.5
7068 B-UO	Шариковый радиально-упорный подшипник, двухрядный.	340	520	164	123.6
7068 A-UD	Шариковый радиально-упорный подшипник, двухрядный.	340	520	164	123.6
7068 A-UO	Шариковый радиально-упорный подшипник, двухрядный.	340	520	164	123.6
7068 B-UD	Шариковый радиально-упорный подшипник, двухрядный.	340	520	164	123.6
7068 B-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	340	520	164	123.6
7068 A-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	340	520	164	123.6

Модификации подшипника 7068 ADT - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
