Шариковый подшипник 718/560 A

Подшипник 718/560 A — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 718/560, размер 560*680*56 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 560 мм
Наружный диаметр: 680 мм
Ширина: 56 мм
Масса: 208 кг

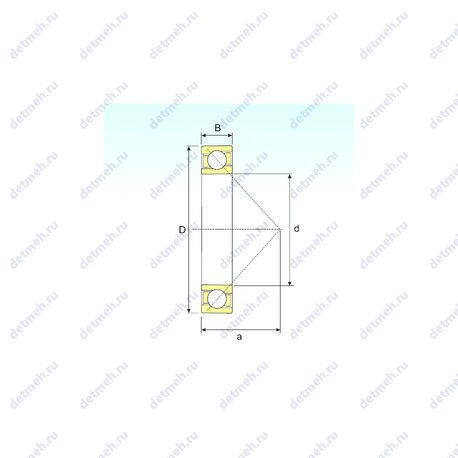

Подшипник 718/560 A чертеж — Чертеж подшипника 718/560 A

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 718/560 A

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Ширина (высота) (B) - 56 мм;
Масса - 208 кг;
Ширина наружной обоймы (C) - 56 мм;
Высота. мм - 56;
Внешний диаметр - 680. мм;
Внутренний диаметр - 560 мм;

Прочие характеристики:

Размер (a) - 41.5 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 560x680x56;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 810 об/мин;
Частота вращения предельная при пластичной смазке - 680 об/мин;
Грузоподъемность статическая - 655 кн;
Грузоподъемность динамическая - 397 кн;

Классификация:

Основной тип - шариковый радиально-упорный;
Обозначение - 718/560 a;
Нагрузка - радиальная и осевая;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 718/560 A, технические характеристики и номинальные значения.

Таблица модификаций подшипника 718/560 A

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
718/560 AMB	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	560	680	56	41.5
718/560 AGMB	Среднетемпературная пластичная смазка, от –30 до +110 °C. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	560	680	0	93

Модификации подшипника 718/560 A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
718/560 AMB	560	680	56
