Шариковый подшипник HS71915-C-T-P4S
Подшипник HS71915-C-T-P4S — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 71915, размер 75*105*16 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 75 мм
Наружный диаметр: 105 мм
Ширина: 16 мм
Масса: 0.374 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника HS71915-C-T-P4S
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m: 0.374 kg
- da: 83.5 мм.
- Допуск: h12, н12
- Da: 96 мм.
- Угол контакта α: 15°
- nG Ol: 28000 1/min
- Размер (r): 1 мм.
- nG Fett: 18000 1/min
- Cur: 1420 n
- C0r: 13800 n
- Cr: 18300 n
- Размер сопряженных деталей (ra max.): 0.6 мм
- Размер (a): 20 мм
- Размеры. мм: 75x105x16

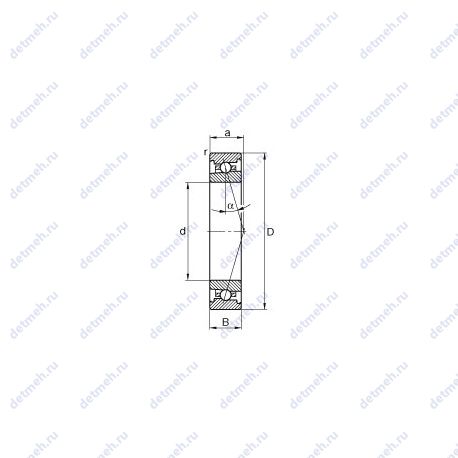

Габаритные и посадочные размеры:
- Угол наклона (α): 15°
- Наружный диаметр (D): 105 мм
- Внутренний диаметр (d): 75 мм
- Ширина (высота) (B): 16 мм
- Высота. мм: 16
- Внешний диаметр: 105 мм
- Внутренний диаметр: 75 мм
Классификация:
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
- Обозначение: hs71915-c-t-p4s
- Тела качения: шарики
В таблице приведены основные размеры подшипника HS71915-C-T-P4S, технические характеристики и номинальные значения.
Таблица модификаций подшипника HS71915-C-T-P4S
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 71915 A | Шариковый радиально-упорный подшипник. | 75 | 105 | 16 | 0.35 |
| 71915 C | Шариковый радиально-упорный подшипник. | 75 | 105 | 16 | 0.35 |
| H71915AC | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 75 | 105 | 16 | 0 |
| 71915 CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 75 | 105 | 32 | 0.7 |
| 71915 CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 75 | 105 | 32 | 0.7 |
| 71915 CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 75 | 105 | 32 | 0.7 |
| 71915 C-UO | Шариковый радиально-упорный подшипник. | 75 | 105 | 32 | 0.7 |
| 71915 C-UD | Шариковый радиально-упорный подшипник. | 75 | 105 | 32 | 0.7 |
| 71915 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 75 | 105 | 32 | 0.7 |
| 71915CVUJ74 | Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 75 | 105 | 16 | 0.382 |
| 71915HVUJ74 | Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 75 | 105 | 16 | 0.383 |
| 71915 DB/P7 | Шариковый радиально-упорный подшипник. | 75 | 105 | 16 | 0.35 |
| 71915 FB/P7 | Механически обработанный сепаратор из стали или специального чугуна. | 75 | 105 | 16 | 0.35 |
| H71915C/HQ1 | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). | 75 | 105 | 16 | 0 |
| 71915 ATBP4 | Механически обработанный сепаратор из текстолита. | 75 | 105 | 16 | 0.35 |
| 71915 CTBP4 | Механически обработанный сепаратор из текстолита. | 75 | 105 | 16 | 0.35 |
| 71915 CB/P4A | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 75 | 105 | 16 | 0.365 |
| 71915 CE/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 75 | 105 | 16 | 0.34 |
| 71915 CD/P4A | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 75 | 105 | 16 | 0.35 |
| 71915HVDUJ74 | Комплекты из 2, 3, 4 универсальных подшпников. Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник. | 75 | 105 | 32 | 0.772 |
| 71915CVDUJ74 | Угол контакта 15°. Комплекты из 2, 3, 4 универсальных подшпников. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник. | 75 | 105 | 32 | 0.767 |
| C71915 DB/P7 | Цилиндрический роликоподшипник (или сам подшипник). | 75 | 105 | 16 | 0.33 |
| C71915 FB/P7 | Цилиндрический роликоподшипник (или сам подшипник). Механически обработанный сепаратор из стали или специального чугуна. | 75 | 105 | 16 | 0.33 |
| S71915 DB/P7 | Керамический материал. | 75 | 105 | 16 | 0.35 |
| S71915 FB/P7 | Керамический материал. Механически обработанный сепаратор из стали или специального чугуна. | 75 | 105 | 16 | 0.35 |
| H71915AC/HQ1 | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 75 | 105 | 16 | 0 |
| S71915 CE/P4A | Керамический материал. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 75 | 105 | 16 | 0.343 |
| 71915 ACD/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с улучшенной конструкцией и углом контакта 25°. | 75 | 105 | 16 | 0.35 |
| 71915 CE/P4AL | Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 75 | 105 | 16 | 0.34 |
| 71915 ACE/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°. | 75 | 105 | 16 | 0.34 |
| 71915 ACB/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°. | 75 | 105 | 16 | 0.365 |
| 71915 CD/P4AL | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 75 | 105 | 16 | 0.35 |
| SC71915 DB/P7 | Шариковый радиально-упорный подшипник. | 75 | 105 | 16 | 0.33 |
| 71915 CB/P4AL | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 75 | 105 | 16 | 0.365 |
| S71915 CB/P4A | Керамический материал. Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 75 | 105 | 16 | 0.382 |
| S71915 CD/P4A | Керамический материал. Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 75 | 105 | 16 | 0.359 |
| SC71915 FB/P7 | Механически обработанный сепаратор из стали или специального чугуна. | 75 | 105 | 16 | 0.33 |
| 71915 CE/HCP4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 75 | 105 | 16 | 0.291 |
| 71915 ACE/P4AL | Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°. | 75 | 105 | 16 | 0.34 |
| 71915 CB/HCP4A | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 75 | 105 | 16 | 0.344 |
Модификации подшипника HS71915-C-T-P4S - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
