Шариковый подшипник HCS71924-C-T-P4S
Подшипник HCS71924-C-T-P4S — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 71924, размер 120*165*22 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 120 мм
Наружный диаметр: 165 мм
Ширина: 22 мм
Масса: 1.31 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника HCS71924-C-T-P4S
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

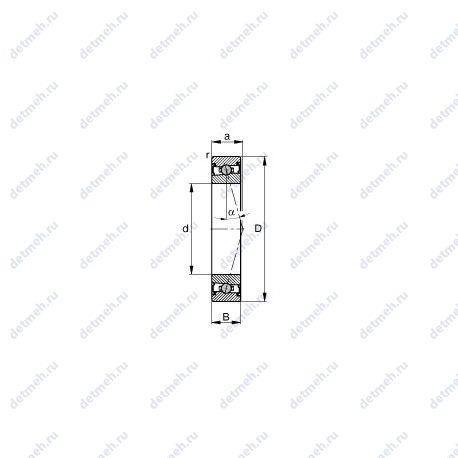

Габаритные и посадочные размеры:
- Наружный диаметр (D): 165 мм
- Угол наклона (α): 15°. с керамическими шариками
- Внутренний диаметр (d): 120 мм
- Ширина (высота) (B): 22 мм
- Высота. мм: 22
- Внешний диаметр: 165 мм
- Внутренний диаметр: 120 мм
Прочие характеристики:
- da: 128 мм.
- Допуск: h12, н12
- Da: 157 мм.
- Угол контакта α: 15°
- Размер (r): 1.1 мм.
- nG Fett: 14000 1/min
- Cur: 1950 n
- C0r: 22300 n
- Cr: 35500 n
- m: 1.31 kg
- Размер сопряженных деталей (ra max.): 0.6 мм
- Размер (a): 30 мм
- Размеры. мм: 120x165x22
Классификация:
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
- Обозначение: hcs71924-c-t-p4s
- Тела качения: шарики
В таблице приведены основные размеры подшипника HCS71924-C-T-P4S, технические характеристики и номинальные значения.
Таблица модификаций подшипника HCS71924-C-T-P4S
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 71924 C | Шариковый радиально-упорный подшипник. | 120 | 165 | 22 | 1.2 |
| H71924C | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). | 120 | 165 | 22 | 0 |
| 71924 A | Шариковый радиально-упорный подшипник. | 120 | 165 | 22 | 1.2 |
| 71924AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 120 | 165 | 22 | 0 |
| H71924AC | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 120 | 165 | 22 | 0 |
| 71924 CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 120 | 165 | 44 | 2.4 |
| 71924 CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 120 | 165 | 44 | 2.4 |
| 71924 CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 120 | 165 | 44 | 2.4 |
| 71924 C-UO | Шариковый радиально-упорный подшипник. | 120 | 165 | 44 | 2.4 |
| 71924 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 165 | 44 | 2.4 |
| 71924 C-UD | Шариковый радиально-упорный подшипник. | 120 | 165 | 44 | 2.4 |
| 71924CVUJ74 | Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 120 | 165 | 22 | 1.26 |
| 71924HVUJ74 | Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 120 | 165 | 22 | 1.239 |
| 71924 DB/P7 | Шариковый радиально-упорный подшипник. | 120 | 165 | 22 | 1.17 |
| 71924 FB/P7 | Механически обработанный сепаратор из стали или специального чугуна. | 120 | 165 | 22 | 1.17 |
| H71924C/HQ1 | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). | 120 | 165 | 22 | 0 |
| 71924 CTBP4 | Механически обработанный сепаратор из текстолита. | 120 | 165 | 22 | 1.2 |
| 71924 ATBP4 | Механически обработанный сепаратор из текстолита. | 120 | 165 | 22 | 1.2 |
| C71924 DB/P7 | Цилиндрический роликоподшипник (или сам подшипник). | 120 | 165 | 22 | 1.1 |
| 71924 CB/P4A | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 120 | 165 | 22 | 1.269 |
| 71924 CE/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 120 | 165 | 22 | 1.1 |
| 71924 CD/P4A | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 120 | 165 | 22 | 1.15 |
| H71924AC/HQ1 | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 120 | 165 | 22 | 0 |
| 71924HVDUJ74 | Комплекты из 2, 3, 4 универсальных подшпников. Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник. | 120 | 165 | 44 | 2.606 |
| 71924CVDUJ74 | Угол контакта 15°. Комплекты из 2, 3, 4 универсальных подшпников. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник. | 120 | 165 | 44 | 2.55 |
| C71924 FB/P7 | Цилиндрический роликоподшипник (или сам подшипник). Механически обработанный сепаратор из стали или специального чугуна. | 120 | 165 | 22 | 1.1 |
| S71924 FB/P7 | Керамический материал. Механически обработанный сепаратор из стали или специального чугуна. | 120 | 165 | 22 | 1.17 |
| S71924 DB/P7 | Керамический материал. | 120 | 165 | 22 | 1.17 |
| S71924 CD/P4A | Керамический материал. Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 120 | 165 | 22 | 1.21 |
| 71924 ACD/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с улучшенной конструкцией и углом контакта 25°. | 120 | 165 | 22 | 1.15 |
| 71924 ACE/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°. | 120 | 165 | 22 | 1.1 |
| 71924 CD/P4AL | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 120 | 165 | 22 | 1.15 |
| 71924 ACB/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°. | 120 | 165 | 22 | 1.269 |
| 71924 CB/P4AL | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 120 | 165 | 22 | 1.269 |
| S71924 CE/P4A | Керамический материал. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 120 | 165 | 22 | 1.137 |
| SC71924 FB/P7 | Механически обработанный сепаратор из стали или специального чугуна. | 120 | 165 | 22 | 1.1 |
| SC71924 DB/P7 | Шариковый радиально-упорный подшипник. | 120 | 165 | 22 | 1.1 |
| S71924 CB/P4A | Керамический материал. Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 120 | 165 | 22 | 1.308 |
| 71924 CD/P4AH1 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 120 | 165 | 22 | 1.15 |
| S71924 ACE/P4A | Керамический материал. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°. | 120 | 165 | 22 | 1.137 |
Модификации подшипника HCS71924-C-T-P4S - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
