Шариковый подшипник HCB71920-C-2RSD-T-P4S
Подшипник HCB71920-C-2RSD-T-P4S — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 71920, размер 100*140*20 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 100 мм
Наружный диаметр: 140 мм
Ширина: 20 мм
Масса: 0.689 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс HCB — Радиально-упорные шпиндельные подшипники с керамическими шариками Суффикс CD — Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15° Суффикс 2RS — Контактные уплотнения типа RS с обеих сторон подшипника Суффикс T — Механически обработанный сепаратор из текстолита
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника HCB71920-C-2RSD-T-P4S
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

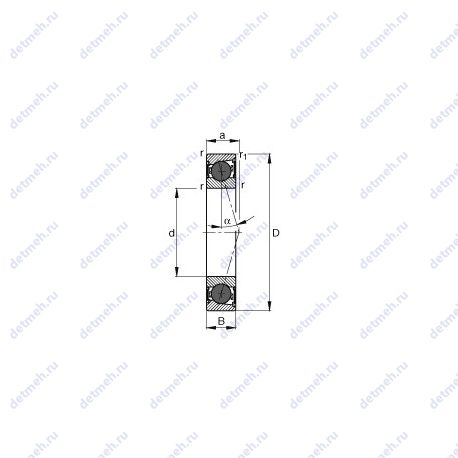

Габаритные и посадочные размеры:
- Наружный диаметр (D): 140 мм
- Угол наклона (α): 15°. с керамическими шариками
- Внутренний диаметр (d): 100 мм
- Ширина (высота) (B): 20 мм
- Высота. мм: 20
- Внешний диаметр: 140 мм
- Внутренний диаметр: 100 мм
Прочие характеристики:
- da: 107 мм.
- Допуск: h12, н12
- Da: 133 мм.
- Угол контакта α: 15°
- ra1 max.: 0.6 мм.
- Размер (r): 1.1 мм.
- nG Fett: 13000 1/min
- Cur: 2950 n
- C0r: 31500 n
- Cr: 60000 n
- m: 0.689 kg
- Размер сопряженных деталей (ra max.): 0.6 мм
- Размер (r1 min.): 1.1 мм.
- Размер (a): 26 мм
- Размеры. мм: 100x140x20
Классификация:
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
- Обозначение: hcb71920-c-2rsd-t-p4s
- Тела качения: шарики
В таблице приведены основные размеры подшипника HCB71920-C-2RSD-T-P4S, технические характеристики и номинальные значения.
Таблица модификаций подшипника HCB71920-C-2RSD-T-P4S
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| H71920C | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). | 100 | 140 | 20 | 0 |
| 71920 C | Шариковый радиально-упорный подшипник. | 100 | 140 | 20 | 0.79 |
| 71920AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 100 | 140 | 20 | 0 |
| 71920 A | Шариковый радиально-упорный подшипник. | 100 | 140 | 20 | 0.79 |
| H71920AC | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 100 | 140 | 20 | 0 |
| 71920 CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 100 | 140 | 40 | 1.58 |
| 71920 CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 100 | 140 | 40 | 1.58 |
| 71920 CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 100 | 140 | 40 | 1.58 |
| 71920 C-UD | Шариковый радиально-упорный подшипник. | 100 | 140 | 40 | 1.58 |
| 71920 C-UO | Шариковый радиально-упорный подшипник. | 100 | 140 | 40 | 1.58 |
| 71920 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 140 | 40 | 1.58 |
| 71920CVUJ74 | Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 100 | 140 | 20 | 0.93 |
| 71920HVUJ74 | Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 100 | 140 | 20 | 0.92 |
| 71920 DB/P7 | Шариковый радиально-упорный подшипник. | 100 | 140 | 20 | 0.79 |
| 71920 FB/P7 | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 140 | 20 | 0.79 |
| 71920 ATBP4 | Механически обработанный сепаратор из текстолита. | 100 | 140 | 20 | 0.79 |
| 71920 CTBP4 | Механически обработанный сепаратор из текстолита. | 100 | 140 | 20 | 0.79 |
| C71920 FB/P7 | Цилиндрический роликоподшипник (или сам подшипник). Механически обработанный сепаратор из стали или специального чугуна. | 100 | 140 | 20 | 0.75 |
| 71920 CE/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 100 | 140 | 20 | 0.77 |
| 71920 CD/P4A | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 100 | 140 | 20 | 0.8 |
| 71920 CB/P4A | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 100 | 140 | 20 | 0.848 |
| H71920AC/HQ1 | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 100 | 140 | 20 | 0 |
| 71920CVDUJ74 | Угол контакта 15°. Комплекты из 2, 3, 4 универсальных подшпников. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник. | 100 | 140 | 40 | 1.763 |
| 71920HVDUJ74 | Комплекты из 2, 3, 4 универсальных подшпников. Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник. | 100 | 140 | 40 | 1.88 |
| C71920 DB/P7 | Цилиндрический роликоподшипник (или сам подшипник). | 100 | 140 | 20 | 0.75 |
| S71920 DB/P7 | Керамический материал. | 100 | 140 | 20 | 0.79 |
| S71920 FB/P7 | Керамический материал. Механически обработанный сепаратор из стали или специального чугуна. | 100 | 140 | 20 | 0.79 |
| S71920 CD/P4A | Керамический материал. Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 100 | 140 | 20 | 0.813 |
| 71920 ACE/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°. | 100 | 140 | 20 | 0.77 |
| 71920 ACB/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°. | 100 | 140 | 20 | 0.848 |
| 71920 ACD/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с улучшенной конструкцией и углом контакта 25°. | 100 | 140 | 20 | 0.8 |
| 71920 CE/P4AL | Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 100 | 140 | 20 | 0.77 |
| 71920 CB/P4AL | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 100 | 140 | 20 | 0.848 |
| S71920 CB/P4A | Керамический материал. Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 100 | 140 | 20 | 0.879 |
| SC71920 FB/P7 | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 140 | 20 | 0.75 |
| SC71920 DB/P7 | Шариковый радиально-упорный подшипник. | 100 | 140 | 20 | 0.75 |
| S71920 CE/P4A | Керамический материал. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 100 | 140 | 20 | 0.78 |
| 71920 CB/HCP4A | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 100 | 140 | 20 | 0.8 |
| 71920 CE/P4AH1 | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 100 | 140 | 20 | 0.77 |
| S71920 ACB/P4A | Керамический материал. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°. | 100 | 140 | 20 | 0.879 |
Модификации подшипника HCB71920-C-2RSD-T-P4S - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
