Шариковый подшипник HCB71909-C-T-P4S
Подшипник HCB71909-C-T-P4S — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 71909, размер 45*68*12 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 45 мм
Наружный диаметр: 68 мм
Ширина: 12 мм
Масса: 0.109 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника HCB71909-C-T-P4S
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m: 0.109 kg
- da: 50 мм.
- Допуск: h12, н12
- Da: 63.5 мм.
- Угол контакта α: 15°
- ra1 max.: 0.6 мм.
- nG Ol: 45000 1/min
- Размер (r): 0.6 мм.
- nG Fett: 28000 1/min
- Cur: 820 n
- C0r: 7800 n
- Cr: 19100 n
- Размер сопряженных деталей (ra max.): 0.6 мм
- Размер (r1 min.): 0.6 мм
- Размер (a): 14 мм
- Размеры. мм: 45x68x12

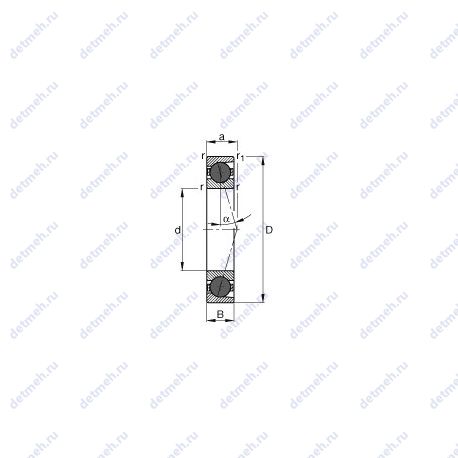

Габаритные и посадочные размеры:
- Угол наклона (α): 15°. с керамическими шариками
- Наружный диаметр (D): 68 мм
- Внутренний диаметр (d): 45 мм
- Ширина (высота) (B): 12 мм
- Высота. мм: 12
- Внешний диаметр: 68 мм
- Внутренний диаметр: 45 мм
Классификация:
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
- Обозначение: hcb71909-c-t-p4s
- Тела качения: шарики
В таблице приведены основные размеры подшипника HCB71909-C-T-P4S, технические характеристики и номинальные значения.
Таблица модификаций подшипника HCB71909-C-T-P4S
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 71909 C | Шариковый радиально-упорный подшипник. | 45 | 68 | 12 | 0.13 |
| 71909 A | Шариковый радиально-упорный подшипник. | 45 | 68 | 12 | 0.13 |
| 71909 CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 45 | 68 | 24 | 0.26 |
| 71909 CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 45 | 68 | 24 | 0.26 |
| 71909 CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 45 | 68 | 24 | 0.26 |
| 71909 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 45 | 68 | 24 | 0.26 |
| 71909 C-UO | Шариковый радиально-упорный подшипник. | 45 | 68 | 24 | 0.26 |
| 71909 C-UD | Шариковый радиально-упорный подшипник. | 45 | 68 | 24 | 0.26 |
| 71909CVUJ74 | Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 45 | 68 | 12 | 0.14 |
| 71909HVUJ74 | Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 45 | 68 | 12 | 0.14 |
| 71909 DB/P7 | Шариковый радиально-упорный подшипник. | 45 | 68 | 12 | 0.13 |
| 71909 FB/P7 | Механически обработанный сепаратор из стали или специального чугуна. | 45 | 68 | 12 | 0.13 |
| 71909 ATBP4 | Механически обработанный сепаратор из текстолита. | 45 | 68 | 12 | 0.13 |
| 71909 CTBP4 | Механически обработанный сепаратор из текстолита. | 45 | 68 | 12 | 0.13 |
| S71909 FB/P7 | Керамический материал. Механически обработанный сепаратор из стали или специального чугуна. | 45 | 68 | 12 | 0.13 |
| 71909 CD/P4A | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 45 | 68 | 12 | 0.13 |
| 71909 CE/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 45 | 68 | 12 | 0.13 |
| 71909 CB/P4A | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 45 | 68 | 12 | 0.132 |
| C71909 DB/P7 | Цилиндрический роликоподшипник (или сам подшипник). | 45 | 68 | 12 | 0.12 |
| 71909CVDUJ74 | Угол контакта 15°. Комплекты из 2, 3, 4 универсальных подшпников. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник. | 45 | 68 | 24 | 0.281 |
| 71909HVDUJ74 | Комплекты из 2, 3, 4 универсальных подшпников. Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник. | 45 | 68 | 24 | 0.272 |
| S71909 DB/P7 | Керамический материал. | 45 | 68 | 12 | 0.13 |
| C71909 FB/P7 | Цилиндрический роликоподшипник (или сам подшипник). Механически обработанный сепаратор из стали или специального чугуна. | 45 | 68 | 12 | 0.12 |
| S71909 CB/P4A | Керамический материал. Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 45 | 68 | 12 | 0.138 |
| S71909 CE/P4A | Керамический материал. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 45 | 68 | 12 | 0.127 |
| SC71909 DB/P7 | Шариковый радиально-упорный подшипник. | 45 | 68 | 12 | 0.12 |
| S71909 CD/P4A | Керамический материал. Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 45 | 68 | 12 | 0.134 |
| SC71909 FB/P7 | Механически обработанный сепаратор из стали или специального чугуна. | 45 | 68 | 12 | 0.12 |
| 71909 ACB/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°. | 45 | 68 | 12 | 0.132 |
| 71909 ACD/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с улучшенной конструкцией и углом контакта 25°. | 45 | 68 | 12 | 0.13 |
| 71909 CE/P4AL | Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 45 | 68 | 12 | 0.13 |
| 71909 ACE/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°. | 45 | 68 | 12 | 0.13 |
| 71909 ACE/P4AL | Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°. | 45 | 68 | 12 | 0.13 |
| S71909 ACE/P4A | Керамический материал. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°. | 45 | 68 | 12 | 0.127 |
| S71909 ACB/P4A | Керамический материал. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°. | 45 | 68 | 12 | 0.138 |
| ML71909CVUJ74S | Высокопрецизионные радиально-упорные подшипники с высокой скоростью вращения. Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для ассортимента с высокой скоростью. Универсальные подшпники. Бессепараторный подшипник. | 45 | 68 | 12 | 0.144 |
| S71909 ACD/P4A | Керамический материал. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с улучшенной конструкцией и углом контакта 25°. | 45 | 68 | 12 | 0.134 |
| ML71909HVUJ74S | Высокопрецизионные радиально-упорные подшипники с высокой скоростью вращения. Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для ассортимента с высокой скоростью. Универсальные подшпники. Бессепараторный подшипник. | 45 | 68 | 12 | 0.146 |
| 71909 CE/P4AH1 | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 45 | 68 | 12 | 0.13 |
| 71909 CD/HCP4A | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 45 | 68 | 12 | 0.12 |
Модификации подшипника HCB71909-C-T-P4S - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
