Шариковый подшипник HCB7020-C-T-P4S
Подшипник HCB7020-C-T-P4S — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 7020, размер 100*150*24 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 100 мм
Наружный диаметр: 150 мм
Ширина: 24 мм
Масса: 1.04 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника HCB7020-C-T-P4S
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m: 1.04 kg
- da: 110 мм.
- Допуск: h12, н12
- Da: 141 мм.
- Угол контакта α: 15°
- ra1 max.: 0.6 мм.
- nG Ol: 19000 1/min
- Размер (r): 1.5 мм.
- nG Fett: 13000 1/min
- Cur: 3750 n
- C0r: 40000 n
- Cr: 83000 n
- Размер сопряженных деталей (ra max.): 1.5 мм
- Размер (r1 min.): 1.5 мм
- Размер (a): 29 мм
- Размеры. мм: 100x150x24

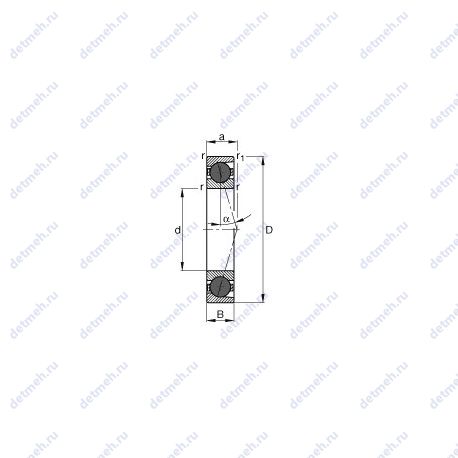

Габаритные и посадочные размеры:
- Угол наклона (α): 15°. с керамическими шариками
- Наружный диаметр (D): 150 мм
- Внутренний диаметр (d): 100 мм
- Ширина (высота) (B): 24 мм
- Высота. мм: 24
- Внешний диаметр: 150 мм
- Внутренний диаметр: 100 мм
Классификация:
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
- Обозначение: hcb7020-c-t-p4s
- Тела качения: шарики
В таблице приведены основные размеры подшипника HCB7020-C-T-P4S, технические характеристики и номинальные значения.
Таблица модификаций подшипника HCB7020-C-T-P4S
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7020 | Основное исполнение. | 100 | 150 | 24 | 1.37 |
| 7020C | Угол контакта 15°. | 100 | 150 | 24 | 1.26 |
| 7020B | Угол контакта 40°. | 100 | 150 | 24 | 1.72 |
| H7020C | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). | 100 | 150 | 24 | 0 |
| 7020AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 100 | 150 | 24 | 1.37 |
| 7020DT | Механически обработанный сепаратор из текстолита. | 100 | 150 | 48 | 2.94 |
| 7020DF | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 150 | 48 | 2.94 |
| 7020DB | Угол контакта 40°. | 100 | 150 | 24 | 2.94 |
| 7020 A | Шариковый радиально-упорный подшипник. | 100 | 150 | 24 | 1.72 |
| 7020CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 100 | 150 | 48 | 3.44 |
| 7020CPA | Угол контакта 15 градусов. | 100 | 150 | 24 | 1.37 |
| 7020CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 100 | 150 | 48 | 3.44 |
| 7020CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 100 | 150 | 48 | 3.44 |
| H7020AC | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 100 | 150 | 24 | 0 |
| 7020 BDF | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 150 | 48 | 3.44 |
| 7020 ADB | Шариковый радиально-упорный подшипник. | 100 | 150 | 48 | 3.44 |
| 7020 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 150 | 48 | 3.44 |
| 7020 BDB | Шариковый радиально-упорный подшипник. | 100 | 150 | 48 | 3.44 |
| 7020 BDT | Механически обработанный сепаратор из текстолита. | 100 | 150 | 48 | 3.44 |
| 7020 ADT | Механически обработанный сепаратор из текстолита. | 100 | 150 | 48 | 3.44 |
| 7020 B-UO | Шариковый радиально-упорный подшипник. | 100 | 150 | 48 | 3.44 |
| 7020CTRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 100 | 150 | 24 | 1.264 |
| 7020 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 150 | 48 | 3.44 |
| 7020 C-UD | Шариковый радиально-упорный подшипник. | 100 | 150 | 48 | 3.44 |
| 7020 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 150 | 48 | 3.44 |
| 7020 A-UD | Шариковый радиально-упорный подшипник. | 100 | 150 | 48 | 3.44 |
| 7020 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 150 | 48 | 3.44 |
| 7020 C-UO | Шариковый радиально-упорный подшипник. | 100 | 150 | 48 | 3.44 |
| 7020 A-UO | Шариковый радиально-упорный подшипник. | 100 | 150 | 48 | 3.44 |
| 7020 B-UD | Шариковый радиально-упорный подшипник. | 100 | 150 | 48 | 3.44 |
| 7020A5TRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 100 | 150 | 24 | 1.264 |
| H7020C/HQ1 | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). | 100 | 150 | 24 | 0 |
| 7020 CTBP4 | Механически обработанный сепаратор из текстолита. | 100 | 150 | 24 | 1.26 |
| 7020 ATBP4 | Механически обработанный сепаратор из текстолита. | 100 | 150 | 24 | 1.26 |
| 7020CVUJ74 | Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 100 | 150 | 24 | 1.34 |
| 7020 DB/P7 | Шариковый радиально-упорный подшипник. | 100 | 150 | 24 | 1.28 |
| 7020HVUJ74 | Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 100 | 150 | 24 | 1.37 |
| 7020 FB/P7 | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 150 | 24 | 1.28 |
| 7020 CE/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 100 | 150 | 24 | 1.259 |
| 7020 CB/P4A | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 100 | 150 | 24 | 1.36 |
Модификации подшипника HCB7020-C-T-P4S - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
