Шариковый подшипник HCB7028-E-T-P4S
Подшипник HCB7028-E-T-P4S — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 7028, размер 140*210*33 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 140 мм
Наружный диаметр: 210 мм
Ширина: 33 мм
Масса: 2.78 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Подшипник HCB7028-E-T-P4S — высокоточный радиально-упорный шариковый подшипник производства FAG, предназначенный для высокоскоростных и прецизионных применений, особенно в шпиндельных системах.
Тип конструкции
Однорядный радиально-упорный шариковый подшипник с угол контакта 25° (суффикс "E"), что обеспечивает баланс между способностью воспринимать осевые нагрузки и высокоскоростными характеристиками.
Основные компоненты
Кольца изготовлены из высококачественной подшипниковой стали с прецизионной обработкой для минимизации вибраций и обеспечения высокой точности. Шарики керамические (HCB — Hybrid Ceramic Bearing), что снижает вес, трение и тепловыделение, увеличивая скоростные характеристики и долговечность. Сепаратор текстолитовый (T), механически обработанный, оптимизирован для высоких скоростей и низкого трения. Класс точности P4S (сверхвысокая точность, превосходит ISO 4, соответствует ABEC-7/9).
Основные области применения
Станкостроение - используется в шпинделях высокоточных станков (токарных, фрезерных, шлифовальных) для обеспечения высокой скорости, точности и минимальных вибраций.
Аэрокосмическая промышленность - применяется в оборудовании, требующем надежности, стабильности и устойчивости к нагрузкам.
Промышленные приводы - подходит для высокоскоростных электродвигателей, турбин и других механизмов, где важна прецизионная работа.
Преимущества
Высокая скорость - керамические шарики и угол контакта 25° позволяют достигать высоких оборотов с минимальным нагревом.
Прецизионность - класс P4S обеспечивает минимальные допуски, что критично для шпиндельных систем.
Долговечность - гибридная конструкция увеличивает срок службы за счет снижения износа и трения.
Универсальность - подходит для комбинированных нагрузок и парного монтажа для повышения жесткости.
Условия эксплуатации
Требует жесткой опоры (вал и корпус) для сохранения точности. Рекомендуется масловоздушное смазывание для достижения максимальных скоростей. Подходит для парного монтажа с преднатягом для увеличения жесткости и способности воспринимать двунаправленные осевые нагрузки.
Дополнительная информация
Взаимозаменяемость - аналогами могут быть подшипники SKF (например, 7028 ACD/HCP4A) или NSK с аналогичными характеристиками.
Смазка - оптимизирован для масловоздушного смазывания, что обеспечивает высокие скорости и низкий нагрев.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника HCB7028-E-T-P4S
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m - 2.78 kg;
- da - 152 мм.;
- Допуск - h12, н12;
- Da - 199 мм.;
- Угол контакта α - 25°;
- ra1 max. - 1 мм.;
- nG Ol - 12000 1/min;
- Размер (r) - 2 мм.;
- nG Fett - 8000 1/min;
- Cur - 5900 n;
- C0r - 75000 n;
- Cr - 145000 n;
- Размер сопряженных деталей (ra max.) - 2 мм;
- Размер (r1 min.) - 2 мм;
- Размер (a) - 57 мм;
- Размеры. мм - 140x210x33;

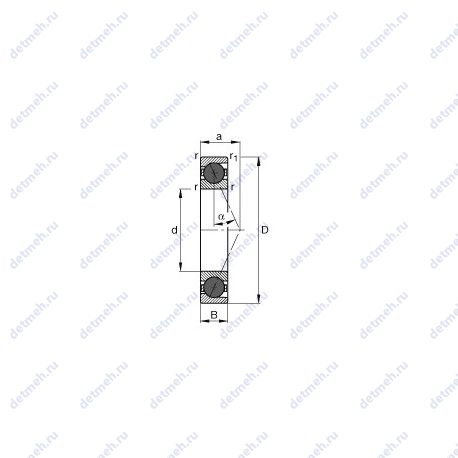

Габаритные и посадочные размеры:
- Угол наклона (α) - 25°. с керамическими шариками;
- Наружный диаметр (D) - 210 мм;
- Внутренний диаметр (d) - 140 мм;
- Ширина (высота) (B) - 33 мм;
- Высота. мм - 33;
- Внешний диаметр - 210 мм;
- Внутренний диаметр - 140 мм;
Классификация:
- Основной тип - шариковый радиально-упорный;
- Нагрузка - радиальная и осевая;
- Обозначение - hcb7028-e-t-p4s;
- Тела качения - шарики;
В таблице приведены основные размеры подшипника HCB7028-E-T-P4S, технические характеристики и номинальные значения.
Таблица модификаций подшипника HCB7028-E-T-P4S
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7028 | Основное исполнение. | 140 | 210 | 33 | 3.64 |
| 7028B | Угол контакта 40°. | 140 | 210 | 33 | 4.7 |
| 7028C | Угол контакта 15°. | 140 | 210 | 33 | 4.7 |
| 7028AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 140 | 210 | 33 | 0 |
| 7028DT | Механически обработанный сепаратор из текстолита. | 140 | 210 | 66 | 7.92 |
| 7028DF | Механически обработанный сепаратор из стали или специального чугуна. | 140 | 210 | 66 | 7.92 |
| 7028DB | Угол контакта 40°. | 140 | 210 | 66 | 7.92 |
| 7028BG | Универсальный подшипник. | 140 | 210 | 33 | 3.96 |
| 7028CG | Угол контакта 15°. Универсальный подшипник. | 140 | 210 | 33 | 3.79 |
| 7028 A | Шариковый радиально-упорный подшипник. | 140 | 210 | 33 | 4.7 |
| H7028C | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). | 140 | 210 | 33 | 0 |
| 7028CP5 | Угол контакта 15°. | 140 | 210 | 33 | 3.789 |
| 7028CP4 | Угол контакта 15°. Класс точности JIS4 / ISO 4. | 140 | 210 | 33 | 3.789 |
| 7028CPA | Угол контакта 15 градусов. | 140 | 210 | 33 | 3.64 |
| 7028CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 140 | 210 | 66 | 9.4 |
| 7028CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Угол контакта 40°. Угол контакта 15°. | 140 | 210 | 66 | 9.4 |
| 7028CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 140 | 210 | 66 | 9.4 |
| H7028AC | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 140 | 210 | 33 | 0 |
| 7028 BGM | Среднетемпературная пластичная смазка, от –30 до +110 °C. | 140 | 210 | 33 | 3.85 |
| 7028 ADT | Механически обработанный сепаратор из текстолита. | 140 | 210 | 66 | 9.4 |
| 7028T1DT | Фенольный механически обработанный сепаратор. Механически обработанный сепаратор из текстолита. | 140 | 210 | 66 | 7.92 |
| 7028 BDB | Шариковый радиально-упорный подшипник. | 140 | 210 | 66 | 9.4 |
| 7028 BDF | Механически обработанный сепаратор из стали или специального чугуна. | 140 | 210 | 66 | 9.4 |
| 7028 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 140 | 210 | 66 | 9.4 |
| 7028 ADB | Шариковый радиально-упорный подшипник. | 140 | 210 | 66 | 9.4 |
| 7028 BDT | Механически обработанный сепаратор из текстолита. | 140 | 210 | 66 | 9.4 |
| 7028 C-UD | Шариковый радиально-упорный подшипник. | 140 | 210 | 66 | 9.4 |
| 7028 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 140 | 210 | 66 | 9.4 |
| 7028 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 140 | 210 | 66 | 9.4 |
| 7028 B-UD | Шариковый радиально-упорный подшипник. | 140 | 210 | 66 | 9.4 |
| 7028CTRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 140 | 210 | 33 | 3.414 |
| 7028 A-UO | Шариковый радиально-упорный подшипник. | 140 | 210 | 66 | 9.4 |
| 7028 A-UD | Шариковый радиально-упорный подшипник. | 140 | 210 | 66 | 9.4 |
| 7028 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 140 | 210 | 66 | 9.4 |
| 7028 C-UO | Шариковый радиально-упорный подшипник. | 140 | 210 | 66 | 9.4 |
| 7028 B-UO | Шариковый радиально-упорный подшипник. | 140 | 210 | 66 | 9.4 |
| 7028 ATBP4 | Механически обработанный сепаратор из текстолита. | 140 | 210 | 33 | 3.4 |
| 7028 CTBP4 | Механически обработанный сепаратор из текстолита. | 140 | 210 | 33 | 3.4 |
| 7028A5TRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 140 | 210 | 33 | 3.414 |
| 7028HVUJ74 | Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 140 | 210 | 33 | 3.44 |
Модификации подшипника HCB7028-E-T-P4S - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
