Шариковый подшипник B7204-C-T-P4S
Подшипник B7204-C-T-P4S — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 7204, размер 20*47*14 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 20 мм
Наружный диаметр: 47 мм
Ширина: 14 мм
Масса: 0.103 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника B7204-C-T-P4S
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m: 0.103 kg
- da: 26.5 мм.
- Допуск: h12, н12
- Da: 40.5 мм.
- Угол контакта α: 15°
- ra1 max.: 1 мм.
- nG Ol: 48000 1/min
- Размер (r): 1 мм.
- nG Fett: 32000 1/min
- Cur: 820 n
- C0r: 8000 n
- Cr: 17200 n
- Размер сопряженных деталей (ra max.): 1 мм
- Размер (r1 min.): 1 мм.
- Размер (a): 12 мм
- Размеры. мм: 20x47x14

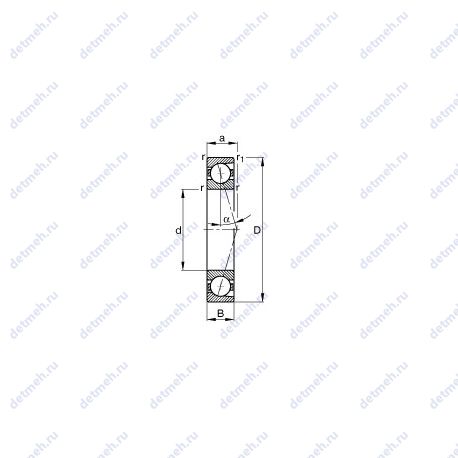

Габаритные и посадочные размеры:
- Угол наклона (α): 15°
- Наружный диаметр (D): 47 мм
- Внутренний диаметр (d): 20 мм
- Ширина (высота) (B): 14 мм
- Высота. мм: 14
- Внешний диаметр: 47 мм
- Внутренний диаметр: 20 мм
Классификация:
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
- Обозначение: b7204-c-t-p4s
- Тела качения: шарики
В таблице приведены основные размеры подшипника B7204-C-T-P4S, технические характеристики и номинальные значения.
Таблица модификаций подшипника B7204-C-T-P4S
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7204B | Угол контакта 40°. | 20 | 47 | 14 | 0.11 |
| 7204C | Угол контакта 15°. | 20 | 47 | 14 | 0.11 |
| 7204W | Максимальная грузоподъемность, паз для ввода шариков. | 20 | 47 | 14 | 0.104 |
| 7204 A | Шариковый радиально-упорный подшипник. | 20 | 47 | 14 | 0.113 |
| 7204DF | Механически обработанный сепаратор из стали или специального чугуна. | 20 | 47 | 28 | 0.2 |
| 7204AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 20 | 47 | 14 | 0.11 |
| 7204DT | Механически обработанный сепаратор из текстолита. | 20 | 47 | 28 | 0.2 |
| 7204DB | Угол контакта 40°. | 20 | 47 | 14 | 0.2 |
| S7204B | Керамический материал. | 20 | 47 | 14 | 0.1 |
| 7204WN | Канавка под стопорное кольцо на наружном кольце подшипника. Максимальная грузоподъемность, паз для ввода шариков. | 20 | 47 | 14 | 0.104 |
| 7204BA | Шариковый радиально-упорный подшипник. | 20 | 47 | 14 | 0.11 |
| 7204AP | Шариковый радиально-упорный подшипник. | 20 | 47 | 14 | 0.1 |
| 7204BG | Универсальный подшипник. | 20 | 47 | 14 | 0.11 |
| 7204BGA | Группа осевого преднатяга однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют легкий (GA), средний (GB) или тяжелый (GC) осевой преднатяг. | 20 | 47 | 14 | 0.11 |
| NC7204V | Бессепараторный подшипник. | 20 | 47 | 14 | 0 |
| 7204CPA | Угол контакта 15 градусов. | 20 | 47 | 14 | 0.112 |
| 7204CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 20 | 47 | 28 | 0.226 |
| 7204CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 20 | 47 | 28 | 0.226 |
| 7204BDF | Механически обработанный сепаратор из стали или специального чугуна. Угол контакта 40°. | 20 | 47 | 28 | 0.226 |
| 7204CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 20 | 47 | 28 | 0.226 |
| 7204BDB | Угол контакта 40°. | 20 | 47 | 28 | 0.226 |
| 7204BDT | Механически обработанный сепаратор из текстолита. Угол контакта 40°. | 20 | 47 | 28 | 0.226 |
| 7204BEA | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. | 20 | 47 | 14 | 0 |
| 7204 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 20 | 47 | 28 | 0.226 |
| 7204 ADT | Механически обработанный сепаратор из текстолита. | 20 | 47 | 28 | 0.226 |
| 7204 ADB | Шариковый радиально-упорный подшипник. | 20 | 47 | 28 | 0.226 |
| 7204 BEP | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. | 20 | 47 | 14 | 0.11 |
| 7204 A-UO | Шариковый радиально-упорный подшипник. | 20 | 47 | 28 | 0.226 |
| 7204 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 20 | 47 | 28 | 0.226 |
| 7204 B-UD | Шариковый радиально-упорный подшипник. | 20 | 47 | 28 | 0.226 |
| 7204B-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 20 | 47 | 14 | 0.1 |
| 7204-B-JP | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Клетка из листовой стали. | 20 | 47 | 14 | 0.106 |
| 7204 A-UD | Шариковый радиально-упорный подшипник. | 20 | 47 | 28 | 0.226 |
| 7204 C-UD | Шариковый радиально-упорный подшипник. | 20 | 47 | 28 | 0.226 |
| 7204 C-UO | Шариковый радиально-упорный подшипник. | 20 | 47 | 28 | 0.226 |
| 7204 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 20 | 47 | 28 | 0.226 |
| 7204 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 20 | 47 | 28 | 0.226 |
| 7204 B-UO | Шариковый радиально-упорный подшипник. | 20 | 47 | 28 | 0.226 |
| 7204CTRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 20 | 47 | 14 | 0.104 |
| 7204 BEGBP | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Группа осевого преднатяга однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют легкий (GA), средний (GB) или тяжелый (GC) осевой преднатяг. | 20 | 47 | 14 | 0.11 |
Модификации подшипника B7204-C-T-P4S - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
