Шариковый подшипник B71914-C-T-P4S
Подшипник B71914-C-T-P4S — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 71914, размер 70*100*16 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 70 мм
Наружный диаметр: 100 мм
Ширина: 16 мм
Масса: 0.34 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника B71914-C-T-P4S
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m: 0.34 kg
- da: 76 мм.
- Допуск: h12, н12
- Da: 94.5 мм.
- Угол контакта α: 15°
- ra1 max.: 0.6 мм.
- nG Ol: 20000 1/min
- Размер (r): 1 мм.
- nG Fett: 14000 1/min
- Cur: 2360 n
- C0r: 23000 n
- Cr: 34500 n
- Размер сопряженных деталей (ra max.): 0.6 мм
- Размер (r1 min.): 1 мм.
- Размер (a): 19 мм
- Размеры. мм: 70x100x16

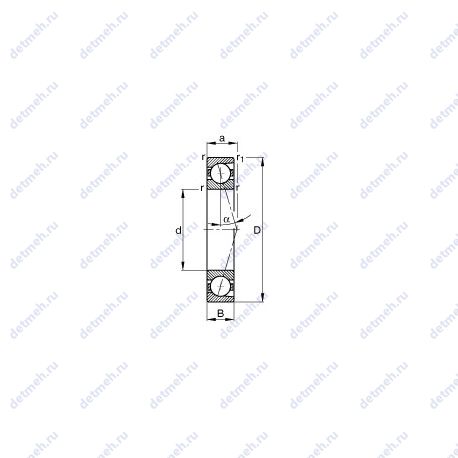

Габаритные и посадочные размеры:
- Угол наклона (α): 15°
- Наружный диаметр (D): 100 мм
- Внутренний диаметр (d): 70 мм
- Ширина (высота) (B): 16 мм
- Высота. мм: 16
- Внешний диаметр: 100 мм
- Внутренний диаметр: 70 мм
Классификация:
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
- Обозначение: b71914-c-t-p4s
- Тела качения: шарики
В таблице приведены основные размеры подшипника B71914-C-T-P4S, технические характеристики и номинальные значения.
Таблица модификаций подшипника B71914-C-T-P4S
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 71914 A | Шариковый радиально-упорный подшипник. | 70 | 100 | 16 | 0.33 |
| 71914 C | Шариковый радиально-упорный подшипник. | 70 | 100 | 16 | 0.33 |
| 71914AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 70 | 100 | 16 | 0 |
| H71914AC | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 70 | 100 | 16 | 0 |
| 71914 CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 70 | 100 | 32 | 0.66 |
| 71914 CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 70 | 100 | 32 | 0.66 |
| 71914 CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 70 | 100 | 32 | 0.66 |
| 71914 C-UD | Шариковый радиально-упорный подшипник. | 70 | 100 | 32 | 0.66 |
| 71914 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 70 | 100 | 32 | 0.66 |
| 71914 C-UO | Шариковый радиально-упорный подшипник. | 70 | 100 | 32 | 0.66 |
| 71914CVUJ74 | Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 70 | 100 | 16 | 0.444 |
| 71914HVUJ74 | Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 70 | 100 | 16 | 0.358 |
| 71914 DB/P7 | Шариковый радиально-упорный подшипник. | 70 | 100 | 16 | 0.35 |
| 71914 FB/P7 | Механически обработанный сепаратор из стали или специального чугуна. | 70 | 100 | 16 | 0.35 |
| H71914C/HQ1 | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). | 70 | 100 | 16 | 0 |
| 71914 ATBP4 | Механически обработанный сепаратор из текстолита. | 70 | 100 | 16 | 0.33 |
| 71914 CTBP4 | Механически обработанный сепаратор из текстолита. | 70 | 100 | 16 | 0.33 |
| C71914 DB/P7 | Цилиндрический роликоподшипник (или сам подшипник). | 70 | 100 | 16 | 0.33 |
| 71914 CE/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 70 | 100 | 16 | 0.32 |
| 71914 CB/P4A | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 70 | 100 | 16 | 0.348 |
| 71914 CD/P4A | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 70 | 100 | 16 | 0.33 |
| H71914AC/HQ1 | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 70 | 100 | 16 | 0 |
| 71914HVDUJ74 | Комплекты из 2, 3, 4 универсальных подшпников. Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник. | 70 | 100 | 32 | 0.718 |
| 71914CVDUJ74 | Угол контакта 15°. Комплекты из 2, 3, 4 универсальных подшпников. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник. | 70 | 100 | 32 | 0.722 |
| C71914 FB/P7 | Цилиндрический роликоподшипник (или сам подшипник). Механически обработанный сепаратор из стали или специального чугуна. | 70 | 100 | 16 | 0.33 |
| S71914 FB/P7 | Керамический материал. Механически обработанный сепаратор из стали или специального чугуна. | 70 | 100 | 16 | 0.35 |
| S71914 DB/P7 | Керамический материал. | 70 | 100 | 16 | 0.35 |
| S71914 CE/P4A | Керамический материал. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 70 | 100 | 16 | 0.324 |
| 71914 ACB/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°. | 70 | 100 | 16 | 0.348 |
| 71914 CB/P4AL | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 70 | 100 | 16 | 0.348 |
| 71914 CD/P4AL | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 70 | 100 | 16 | 0.33 |
| 71914 CE/P4AL | Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 70 | 100 | 16 | 0.32 |
| 71914 ACE/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°. | 70 | 100 | 16 | 0.32 |
| 71914 ACD/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с улучшенной конструкцией и углом контакта 25°. | 70 | 100 | 16 | 0.33 |
| S71914 CD/P4A | Керамический материал. Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 70 | 100 | 16 | 0.337 |
| SC71914 DB/P7 | Шариковый радиально-упорный подшипник. | 70 | 100 | 16 | 0.33 |
| SC71914 FB/P7 | Механически обработанный сепаратор из стали или специального чугуна. | 70 | 100 | 16 | 0.33 |
| S71914 CB/P4A | Керамический материал. Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 70 | 100 | 16 | 0.362 |
| 71914 ACD/P4AL | Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с улучшенной конструкцией и углом контакта 25°. | 70 | 100 | 16 | 0.33 |
| 71914 ACE/P4AL | Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°. | 70 | 100 | 16 | 0.32 |
Модификации подшипника B71914-C-T-P4S - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
