Роликовый подшипник 19744XУ

Подшипник 19744XУ — это отечественный роликовый упорный подшипник, одинарный, обозначение основновного исполнения 19744, размер 220*500*125 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 220 мм
Наружный диаметр: 500 мм
Ширина: 125 мм
Масса: 133.5 кг

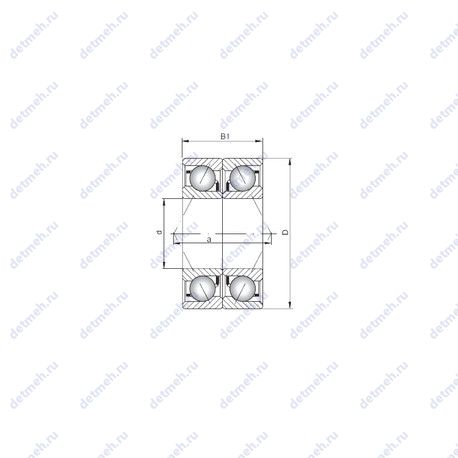

Подшипник 19744XУ чертеж — Чертеж подшипника 19744XУ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс У — Дополнительные технические требования

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 19744XУ

Производитель ЕРК

Пропускная способность:

Частота вращения предельная при пластичной смазке - 125 об/мин;
Частота вращения предельная при жидкой смазке - 160 об/мин;
Грузоподъемность статическая - 18000 кн;
Грузоподъемность динамическая - 3790 кн;

Прочие характеристики:

Размер (B) - 48.5 мм.;
Размер (C) - 48.5 мм.;
Размер (r1 min.) - 2 мм.;
Номер по ГОСТ - 19744xу;
Уплотнение - нет;
Количество дорожек качения - 1;

Габаритные и посадочные размеры:

Высота (H) - 125 мм.;
Радиус наружней фаски - 7.5 мм.;
Масса - 133.5 кг;
Внешний диаметр - 500 мм., 500;
Внутренний диаметр - 220 мм., 220;

Классификация:

Основной тип - роликовый упорный;
Нагрузка - осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 19744XУ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 19744XУ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
19744ХУ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Дополнительные технические требования.	220	500	125	133.5
6 19744 ХУ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Дополнительные технические требования.	220	500	125	133.50

Модификации подшипника 19744XУ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
