Подшипник 18220Л ГОСТ

Модификация 18220Л — это отечественный шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом, основное конструктивное исполнение - 18220.
Размер подшипника: 100*150*45 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: EPK
  3. Внутренний диаметрВнутренний диаметр: 100 мм
  4. Наружный диаметрНаружный диаметр: 150 мм
  5. ШиринаШирина: 45 мм
  6. МассаМасса: 2.8 кг

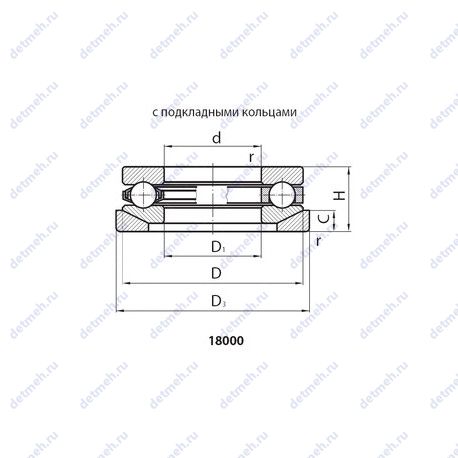

Подшипник 18220Л чертеж
Чертеж подшипника 18220Л

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения 18220Л

Суффикс Л — Сепаратор из латуни.

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 18220Л

НомерТехнические требованияd,ммD,ммB,ммm,кг
18220Основное исполнение.10015002.72
18220 К«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита
100150/155452.63
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 18220Л

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
18220 К100150/15545Проточка на внешнем кольце для смазки
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 18220Л

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ЕРК

Классификация:

  • Основной тип - шариковый упорный;
  • Тела качения - шарики;
  • Нагрузка - осевая;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 100, 100 мм.;
  • Внешний диаметр - 150, 150 мм.;
  • Масса - 2.8 кг;
  • Радиус наружней фаски - 1.1 мм.;
  • Высота (H) - 45 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 124 кн;
  • Грузоподъемность статическая - 320 кн;
  • Частота вращения предельная при пластичной смазке - 1300 об/мин;
  • Частота вращения предельная при жидкой смазке - 1800 об/мин;

Прочие характеристики:

  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Номер по ГОСТ - 18220л;
  • Размер (D1) - 100.2 мм.;
  • Размер (C) - 14 мм.;
  • Размер (D3) - 155 мм.;
×
