Шариковый подшипник 3219-M
Подшипник 3219-M — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 3219, размер 95*170*55.6 мм.
Отечественный аналог - 3056219Л1.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 95 мм
Наружный диаметр: 170 мм
Ширина: 55.6 мм
Масса: 5.31 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

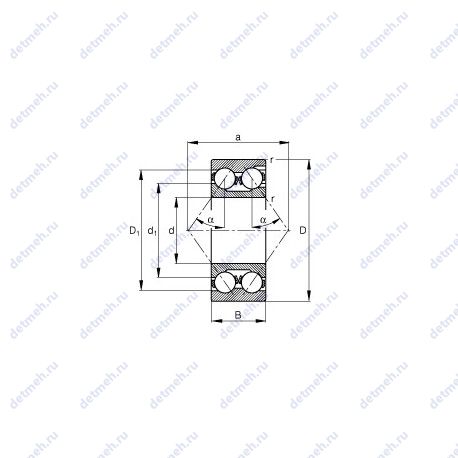

Таблица размеров и характеристик подшипника 3219-M
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Габаритные и посадочные размеры:
- Наружный диаметр (D): 170 мм
- Угол наклона (α): 35°
- Внутренний диаметр (d): 95 мм
- Ширина (высота) (B): 55.6 мм.
- Высота. мм: 55.6
- Внешний диаметр: 170 мм
- Внутренний диаметр: 95 мм
Прочие характеристики:
- Угол контакта α: 35°
- da min.: 107 мм.
- Размер (r): 2.1 мм.
- Da max.: 158 мм
- nB: 4400 1/min
- nG: 5300 1/min
- Cur: 8500 n
- C0r: 186000 n
- Cr: 156000 n
- m: 5.31 kg
- Размер (D1): 152.8 мм.
- Размер сопряженных деталей (ra max.): 2.1 мм.
- Размер (d1): 122.2 мм.
- Размер (a): 120 мм.
- Размеры. мм: 95x170x55.6
Классификация:
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
- Обозначение: 3219-m
- Тела качения: шарики
В таблице приведены основные размеры подшипника 3219-M, технические характеристики и номинальные значения.
Таблица модификаций подшипника 3219-M
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 3219 | Основное исполнение. | 95 | 170 | 55.6 | 5 |
| NJ3219 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 95 | 170 | 55.6 | 5.56 |
| NU3219 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 95 | 170 | 55.6 | 5.42 |
| 3219 A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 95 | 170 | 55.6 | 5 |
| NUP3219 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 95 | 170 | 55.6 | 5.7 |
| 3219-ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 95 | 170 | 55.6 | 5 |
| 3219-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 95 | 170 | 55.6 | 5 |
Модификации подшипника 3219-M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 3219-M
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-23 | 3056219 Л1 | 95 | 170 | 55.60 | ГОСТ |
| FAG | 3219-M | 95 | 170 | 55.6 | ISO |
Аналог подшипника 3219-M — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
