Подшипник 7909 ISO

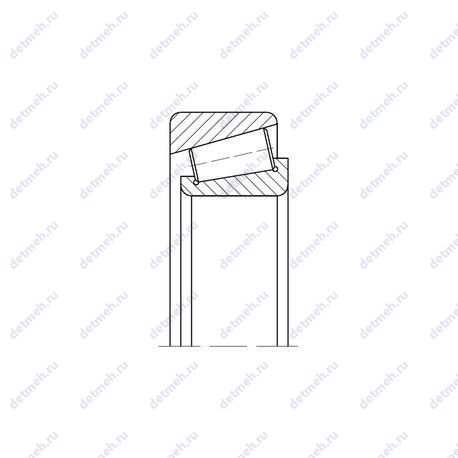

7909 — это импортный роликовый радиальный-упорный конический подшипник, однорядный, является основным конструктивным исполнением.
Отечественный аналог - 7909.
Размер подшипника: 47*100*43 мм.
Стандарт: ISO
Бренды: CYSD,FBJ,NTN Смотреть все
Внутренний диаметр: 47 мм
Наружный диаметр: 100 мм
Ширина: 43 мм
Масса: 1.613 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 7909
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7909AA | 47 | 100 | 42.75 | 1.56 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 7909
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица применяемости подшипника 7909
Трактор Т-74 Подвеска ось катка опорного Трактор Т-75 Колесо направляющее Трактор Т-75 Подвеска ось катка опорного
Применяемость — это области или различные узлы агрегатов, в которых подшипник может быть установлен согласно техническим условиям. Каждая конкретная область или узел имеет свои требования к подшипнику: рабочая нагрузка, предельная скорость вращения, температурный диапазон, допуски по шуму, вибрации и других факторов. При выборе подшипника, важно учитывать его применимость заявленную производителем, чтобы обеспечить продолжительную и эффективную работу подшипника в установленной среде и условиях эксплуатации.
Таблица размеров и характеристик подшипника 7909
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель FBJ
FBJ — Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.
Классификация:
- Обозначение - 7909;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 45;
- D (мм) Наружный диаметр - 68;
- В (мм) Ширина - 12;
- m (кг) Масса - 0.15;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 12.5;
- Co (kN) Грузоподъемность статическая - 10.3;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 11000;
Производитель NTN
NTN — Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Классификация:
- Основной тип - шариковый радиально-упорный;
- Тела качения - шарики;
- Обозначение - 7909;
- Нагрузка - радиальная и осевая;
Прочие характеристики:
- Размеры. мм - 45x68x12;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Размер (a) - 22.5 мм;
- Размер сопряженных деталей (da min.) - 49.5;
- Размер сопряженных деталей (ra max.) - 0.6;
- Размер (r1 min.) - 0.3 мм.;
- Размер сопряженных деталей (db min) - 49.5;
Габаритные и посадочные размеры:
- Внутренний диаметр - 45 мм;
- Внешний диаметр - 68 мм;
- Высота. мм - 12;
- Ширина наружной обоймы (C) - 12 мм;
- Масса - 0.15 кг;
- Ширина (высота) (B) - 12 мм;
- Радиус наружней фаски - 0.6 мм;
- Угол наклона (α) - 25°;
Пропускная способность:
- Грузоподъемность динамическая - 15.7 кн;
- Грузоподъемность статическая - 12.9 кн;
- Частота вращения предельная при пластичной смазке - 10 000 об/мин;
- Частота вращения предельная при жидкой смазке - 14 000 об/мин;
Производитель CYSD
CYSD — Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002
Классификация:
- Основной тип - шариковый радиально-упорный;
- Тела качения - шарики;
- Нагрузка - радиальная и осевая;
- Обозначение - 7909;
Прочие характеристики:
- Размеры. мм - 45x68x12;
- Количество дорожек качения - 1;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 45 мм;
- Внешний диаметр - 68 мм;
- Высота. мм - 12;
- Ширина (высота) (B) - 12 мм;
- Ширина наружной обоймы (C) - 12 мм;
- Радиус наружней фаски - 0.6 мм.;
- Угол наклона (α) - 25°;
Пропускная способность:
- Грузоподъемность динамическая - 15.7 кн;
- Грузоподъемность статическая - 12.9 кн;
- Частота вращения предельная при пластичной смазке - 10000 об/мин;
- Частота вращения предельная при жидкой смазке - 14000 об/мин;
