Шариковый подшипник 7814CDT

Подшипник 7814CDT — это импортный шариковый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 7814, размер 70*90*10 мм.

Стандарт: ISO
Бренд: CYSD
Внутренний диаметр: 70 мм
Наружный диаметр: 90 мм
Ширина: 10 мм
Масса: 0.26 кг

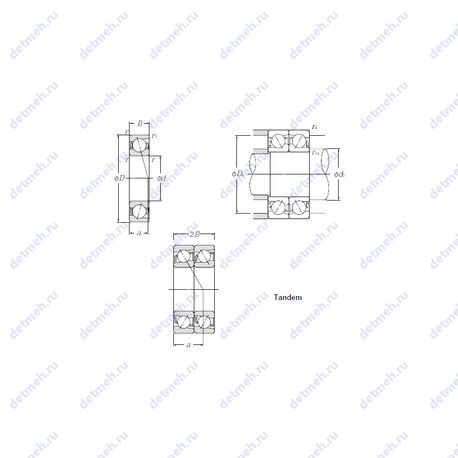

Подшипник 7814CDT чертеж — Чертеж подшипника 7814CDT

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс CD — Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15° Суффикс T — Механически обработанный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7814CDT

Производитель CYSD

Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 10 мм;
Угол наклона (α) - 15°;
Радиус наружней фаски - 0.6 мм.;
Масса - 0.26 кг;
Ширина (высота) (B) - 10 мм.;
Высота. мм - 10;
Внешний диаметр - 90 мм;
Внутренний диаметр - 70 мм;

Прочие характеристики:

Размер (2B) - 20 мм.;
Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 70x90x10;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 11000 об/мин;
Частота вращения предельная при пластичной смазке - 8200 об/мин;
Грузоподъемность статическая - 31.5 кн;
Грузоподъемность динамическая - 23.5 кн;

Классификация:

Основной тип - шариковый радиально-упорный;
Обозначение - 7814cdt;
Нагрузка - радиальная и осевая;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 7814CDT, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7814CDT

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7814C	Угол контакта 15°.	70	90	10	0.13
7814CDB	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°.	70	90	10	0.26
7814CDF	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна.	70	90	10	0.26
7814CG/GNP42	Угол контакта 15°. Класс точности JIS4 для размеров и JIS 2 для точности вращения. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника.	70	90	10	0.13
7814CDB/GNP4	Угол контакта 15°. Универсальный подшипник. Класс точности JIS4 / ISO 4. Канавка под стопорное кольцо на наружном кольце подшипника.	70	90	20	0.26
5S-7814CG/GNP42	Гибридный подшипник, стальные кольца и керамические тела качения. Угол контакта 15°. Класс точности JIS4 для размеров и JIS 2 для точности вращения. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника.	70	90	10	0.13

Модификации подшипника 7814CDT - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
