Подшипник 9232 ГОСТ

9232 — это отечественный роликовый упорный подшипник, однорядный, комплектный, с сепаратором, является основным конструктивным исполнением.
Импортный аналог - 81232M.
Размер подшипника: 160*225*51 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренды: EPK,ГОСТ
  3. Внутренний диаметрВнутренний диаметр: 160 мм
  4. Наружный диаметрНаружный диаметр: 225 мм
  5. ШиринаШирина: 51 мм
  6. МассаМасса: 6.2 кг

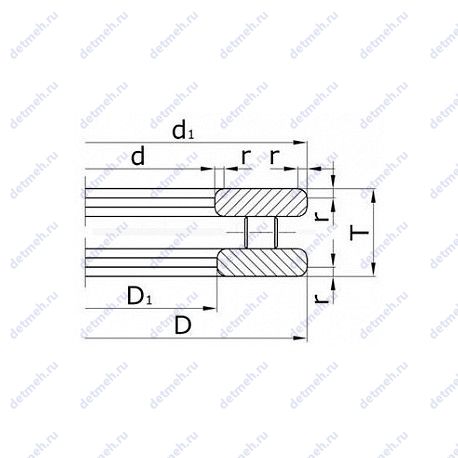

Подшипник 9232 чертеж
Чертеж подшипника 9232

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 9232

НомерТехнические требованияd,ммD,ммB,ммm,кг
4 9232160225516.20
6У 9232Дополнительные технические требования
160225516.20
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 9232

БрендНомерd,ммD,ммB,ммСтандарт
EPK923216022551ГОСТ
ГОСТ923216022551ГОСТ
SKF81232 M16022551ISO
INA81232 M16022551ISO
NBS81232 M16022551ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 9232

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
4 923216022551
6У 923216022551Специальные тех. требования
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 9232

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ЕРК

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Нагрузка - осевая;

Габаритные и посадочные размеры:

  • Масса - 6.2 кг;
  • Радиус наружней фаски - 2.5;
  • (D) наружный диаметр свободного кольца. мм - 225;
  • (T) высота подшипника. мм - 51;
  • (d1) наружный диаметр тугого кольца. мм - 222;

Прочие характеристики:

  • Номер по ГОСТ - 9232;
  • (d) диаметр отверстия тугого кольца. мм - 160;
  • (D1) диаметр отверстия свободного кольца. мм - 163;
×
