Подшипник 9230 ГОСТ

9230 — это отечественный роликовый упорный подшипник, однорядный, комплектный, с сепаратором, является основным конструктивным исполнением.
Импортный аналог - 81230.
Размер подшипника: 150*215*50 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: ГОСТ
  3. Внутренний диаметрВнутренний диаметр: 150 мм
  4. Наружный диаметрНаружный диаметр: 215 мм
  5. ШиринаШирина: 50 мм
  6. МассаМасса: 5.9 кг

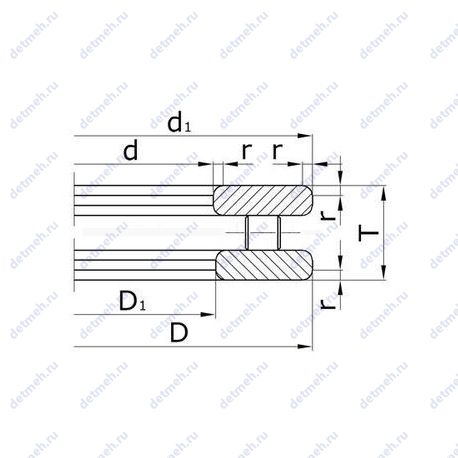

Подшипник 9230 чертеж
Чертеж подшипника 9230

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 9230

НомерТехнические требованияd,ммD,ммB,ммm,кг
4 9230150215505.90
70-9230 ЛМСепаратор из латуни.
Модифицированный контакт.
150215505.9
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 9230

БрендНомерd,ммD,ммB,ммСтандарт
ГОСТ923015021550ГОСТ
CX8123015021550ISO
ISO8123015021550ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 9230

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
4 923015021550
70-9230 ЛМ15021550Сепаратор из латуни
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 9230

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГОСТ

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Нагрузка - осевая;

Прочие характеристики:

  • Номер по - 9230;
  • (d) диаметр отверстия тугого кольца. мм - 150;
  • (D1) диаметр отверстия свободного кольца. мм - 153;

Габаритные и посадочные размеры:

  • Радиус наружней фаски - 2.5;
  • Масса - 5.9 кг;
  • (D) наружный диаметр свободного кольца. мм - 215;
  • (T) высота подшипника. мм - 50;
  • (d1) наружный диаметр тугого кольца. мм - 212;
×
