Шариковый подшипник QJ1296

Подшипник QJ1296 — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 1296, размер 480*870*170 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 480 мм
Наружный диаметр: 870 мм
Ширина: 170 мм
Масса: 470 кг

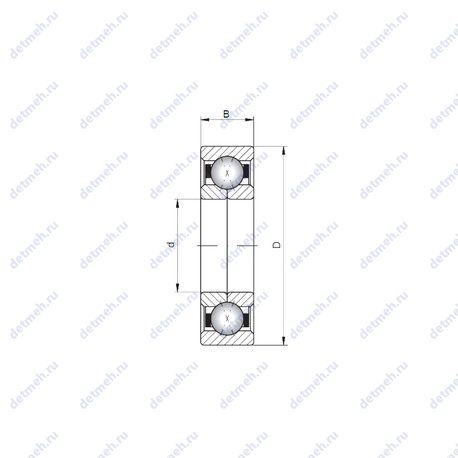

Подшипник QJ1296 чертеж — Чертеж подшипника QJ1296

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс QJ — Шариковый подшипник с четырех-точечным контактом

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника QJ1296

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Основной тип - шариковый радиально-упорный;
Нагрузка - радиальная и осевая;
Обозначение - qj1296;
Тела качения - шарики;

Габаритные и посадочные размеры:

Ширина внутренней обоймы (B1) - 170 мм.;
Ширина наружной обоймы (C) - 170 мм.;
Масса - 470 кг;
Высота. мм - 170;
Внешний диаметр - 870. мм;
Внутренний диаметр - 480. мм;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 480x870x170;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Габаритные и посадочные размеры:

Высота. мм - 170;
Ширина внутренней обоймы (B1) - 170 мм.;
Внутренний диаметр - 480 мм;
Внешний диаметр - 870 мм;
Масса - 470 кг;
Ширина наружной обоймы (C) - 170 мм.;

Классификация:

Тела качения - шарики;
Обозначение - qj1296;
Нагрузка - радиальная и осевая;
Основной тип - шариковый радиально-упорный;

Прочие характеристики:

Размеры. мм - 480x870x170;
Уплотнение - нет;
Количество дорожек качения - 1;

Пропускная способность:

Грузоподъемность динамическая - 1680 кн;
Грузоподъемность статическая - 4750 кн;
Частота вращения предельная при пластичной смазке - 400 об/мин;
Частота вращения предельная при жидкой смазке - 570 об/мин;

В таблице приведены основные размеры подшипника QJ1296, технические характеристики и номинальные значения.

Таблица модификаций подшипника QJ1296

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
QJ 1296 N2MA	Шариковый подшипник с четырехточечным контактом. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца.	480	870	170	470

Модификации подшипника QJ1296 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника QJ1296

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	QJ1296	480	870	170	ISO
ISO	QJ1296	480	870	170	ISO

Аналог подшипника QJ1296 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
