Шариковый подшипник 71932 C-UX

Подшипник 71932 C-UX — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 71932, размер 160*220*56 мм.

Стандарт: ISO
Бренд: CX
Внутренний диаметр: 160 мм
Наружный диаметр: 220 мм
Ширина: 56 мм
Масса: 5.4 кг

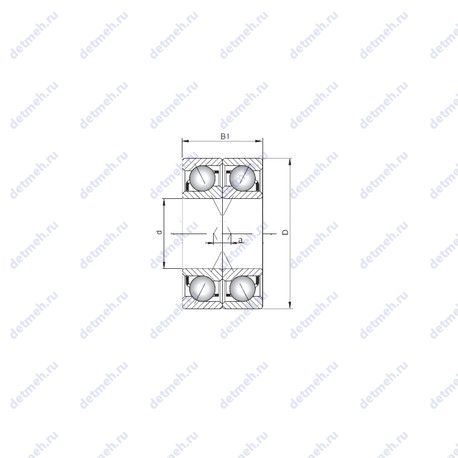

Подшипник 71932 C-UX чертеж — Чертеж подшипника 71932 C-UX

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 71932 C-UX

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Пропускная способность:

Грузоподъемность динамическая - 196 кн;
Частота вращения предельная при жидкой смазке - 4700 об/мин;
Частота вращения предельная при пластичной смазке - 3500 об/мин;
Грузоподъемность статическая - 289 кн;

Габаритные и посадочные размеры:

Угол наклона (α) - 15°;
Ширина внутренней обоймы (B1) - 56 мм.;
Масса - 5.4 кг;
Высота. мм - 56;
Внешний диаметр - 220 мм;
Внутренний диаметр - 160 мм;

Прочие характеристики:

Размер (a) - 22.9 мм.;
Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 160x220x56;

Классификация:

Нагрузка - радиальная и осевая;
Основной тип - шариковый радиально-упорный;
Обозначение - 71932 c-ux;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 71932 C-UX, технические характеристики и номинальные значения.

Таблица модификаций подшипника 71932 C-UX

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
71932AC	Однорядный радиально-упорный шарикоподшипник с углом контакта 25°.	160	220	28	0
71932 A	Шариковый радиально-упорный подшипник, однорядный.	160	220	28	2.7
H71932C	Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства).	160	220	28	0
71932 C	Шариковый радиально-упорный подшипник, однорядный.	160	220	28	2.7
H71932AC	Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). Однорядный радиально-упорный шарикоподшипник с углом контакта 25°.	160	220	28	0
71932 CDB	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°.	160	220	56	5.4
71932 CDT	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита.	160	220	56	5.4
71932 CDF	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна.	160	220	56	5.4
71932 C-UD	Шариковый радиально-упорный подшипник, однорядный.	160	220	56	5.4
71932 C-UO	Шариковый радиально-упорный подшипник, однорядный.	160	220	56	5.4
71932HVUJ74	Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник.	160	220	28	2.803
71932CVUJ74	Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник.	160	220	28	2.98
71932 CTBP4	Механически обработанный сепаратор из текстолита.	160	220	28	2.7
71932 ATBP4	Механически обработанный сепаратор из текстолита.	160	220	28	2.7
H71932AC/HQ1	Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). Однорядный радиально-упорный шарикоподшипник с углом контакта 25°.	160	220	28	0
71932HVDUJ74	Комплекты из 2, 3, 4 универсальных подшпников. Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник.	160	220	56	5.64
71932 CD/P4A	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	160	220	28	2.7
71932CVDUJ74	Угол контакта 15°. Комплекты из 2, 3, 4 универсальных подшпников. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник.	160	220	56	5.624
71932 ACD/P4A	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с улучшенной конструкцией и углом контакта 25°.	160	220	28	2.7
71932 CD/P4AL	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	160	220	28	2.7
71932 ACD/P4AL	Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с улучшенной конструкцией и углом контакта 25°.	160	220	28	2.7
71932 CD/P4AH1	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	160	220	28	2.7
71932 CD/HCP4A	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	160	220	28	2.23
B71932-C-T-P4S	Подшипник со специальными размерами. Механически обработанный сепаратор из текстолита.	160	220	28	2.63
B71932-E-T-P4S	Подшипник со специальными размерами. Механически обработанный сепаратор из текстолита.	160	220	28	2.62
71932 ACD/P4AH1	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с улучшенной конструкцией и углом контакта 25°.	160	220	28	2.7
71932 CD/HCP4AL	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	160	220	28	2.23
71932 ACD/HCP4A	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с улучшенной конструкцией и углом контакта 25°.	160	220	28	2.23
HCB71932-E-T-P4S	Радиально-упорные шпиндельные подшипники с керамическими шариками. Механически обработанный сепаратор из текстолита.	160	220	28	2.2
71932 CD/HCP4AH1	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	160	220	28	2.23
71932 ACD/HCP4AL	Механически обработанный сепаратор из легкого сплава. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с улучшенной конструкцией и углом контакта 25°.	160	220	28	2.23
HCB71932-C-T-P4S	Радиально-упорные шпиндельные подшипники с керамическими шариками. Механически обработанный сепаратор из текстолита.	160	220	28	2.21
71932 ACD/HCP4AH1	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с улучшенной конструкцией и углом контакта 25°.	160	220	28	2.23

Модификации подшипника 71932 C-UX - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
