Шариковый подшипник 7076 B-UD

Подшипник 7076 B-UD — это импортный шариковый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 7076, размер 380*560*164 мм.

Стандарт: ISO
Бренд: CX
Внутренний диаметр: 380 мм
Наружный диаметр: 560 мм
Ширина: 164 мм
Масса: 134.4 кг

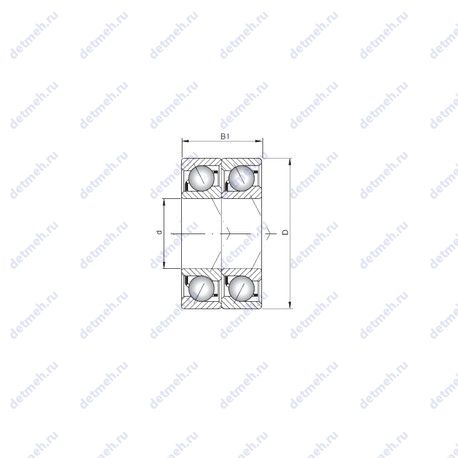

Подшипник 7076 B-UD чертеж — Чертеж подшипника 7076 B-UD

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7076 B-UD

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Габаритные и посадочные размеры:

Масса - 134.4 кг;
Угол наклона (α) - 40°;
Ширина внутренней обоймы (B1) - 164 мм.;
Высота. мм - 164;
Внешний диаметр - 560 мм;
Внутренний диаметр - 380 мм;

Классификация:

Нагрузка - радиальная и осевая;
Основной тип - шариковый радиально-упорный;
Обозначение - 7076 b-ud;
Тела качения - шарики;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 380x560x164;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 750 об/мин;
Частота вращения предельная при пластичной смазке - 560 об/мин;
Грузоподъемность статическая - 1740 кн;
Грузоподъемность динамическая - 767 кн;

В таблице приведены основные размеры подшипника 7076 B-UD, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7076 B-UD

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7076	Основное исполнение.	380	560	82	67.2
7076A	Шариковый радиально-упорный подшипник, двухрядный.	380	560	82	67.2
7076B	Угол контакта 40 градусов.	380	560	82	67.2
7076 AM	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	380	560	82	65.5
7076 BM	Шариковый радиально-упорный подшипник, двухрядный.	380	560	82	64.7
7076 AM	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	380	560	82	65.5
7076 ADT	Механически обработанный сепаратор из текстолита.	380	560	164	134.4
7076 BGM	Среднетемпературная пластичная смазка, от –30 до +110 °C.	380	560	82	65.5
7076 BDB	Шариковый радиально-упорный подшипник, двухрядный.	380	560	164	134.4
7076 BDF	Механически обработанный сепаратор из стали или специального чугуна.	380	560	164	134.4
7076 BDT	Механически обработанный сепаратор из текстолита.	380	560	164	134.4
7076 ADB	Шариковый радиально-упорный подшипник, двухрядный.	380	560	164	134.4
7076 ADF	Механически обработанный сепаратор из стали или специального чугуна.	380	560	164	134.4
7076 B-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	380	560	164	134.4
7076 A-UO	Шариковый радиально-упорный подшипник, двухрядный.	380	560	164	134.4
7076 B-UO	Шариковый радиально-упорный подшипник, двухрядный.	380	560	164	134.4
7076 A-UD	Шариковый радиально-упорный подшипник, двухрядный.	380	560	164	134.4
7076 A-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	380	560	164	134.4

Модификации подшипника 7076 B-UD - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
