Шариковый подшипник 7002B
Подшипник 7002B — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 7002, размер 15*32*9 мм.
Отечественный аналог - 66102.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс B — Угол контакта 40 градусов
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

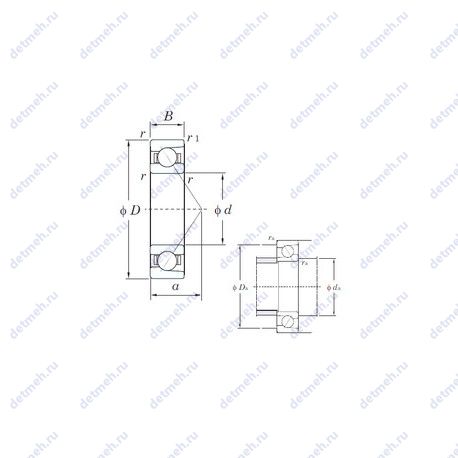

Таблица размеров и характеристик подшипника 7002B
Производитель KOYO+
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Габаритные и посадочные размеры:
- Угол наклона (α): 40°
- Внутренний диаметр: 15 мм
- Внешний диаметр: 32 мм
- Высота. мм: 9
- Ширина наружной обоймы (C): 9 мм
- Масса: 0.035 кг
- Ширина (высота) (B): 9 мм.
- Радиус наружней фаски: 0.3 мм
Классификация:
- Основной тип: шариковый радиально-упорный
- Тела качения: шарики
- Обозначение: 7002b
- Нагрузка: радиальная и осевая
Прочие характеристики:
- Размеры. мм: 15x32x9
- Количество дорожек качения: 1
- Уплотнение: нет
- Размер сопряженных деталей (ra max.): 0.3
- Размер (a): 14.6 мм
- Размер (r1 min.): 0.15 мм.
- Размер сопряженных деталей (da min.): 17.5
- Размер сопряженных деталей (Da max.): 29.5
Пропускная способность:
- Частота вращения предельная при пластичной смазке: 19000 об/мин
- Частота вращения предельная при жидкой смазке: 25000 об/мин
Производитель ISO+
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Классификация:
- Нагрузка: радиальная и осевая
- Основной тип: шариковый радиально-упорный
- Тела качения: шарики
- Обозначение: 7002 b
Прочие характеристики:
- Размер (a): 14.6 мм
- Количество дорожек качения: 1
- Размеры. мм: 15x32x9
- Уплотнение: нет
Габаритные и посадочные размеры:
- Угол наклона (α): 40°
- Ширина наружной обоймы (C): 9 мм.
- Ширина (высота) (B): 9 мм
- Внутренний диаметр: 15 мм
- Внешний диаметр: 32 мм
- Высота. мм: 9
- Масса: 0.039 кг
Производитель CX+
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Классификация:
- Тела качения: шарики
- Обозначение: 7002 b
- Нагрузка: радиальная и осевая
- Основной тип: шариковый радиально-упорный
Габаритные и посадочные размеры:
- Угол наклона (α): 40°
- Внутренний диаметр: 15 мм
- Внешний диаметр: 32 мм
- Высота. мм: 9
- Масса: 0.039 кг
- Ширина (высота) (B): 9 мм
- Ширина наружной обоймы (C): 9 мм.
Прочие характеристики:
- Размеры. мм: 15x32x9
- Размер (a): 14.6 мм
- Количество дорожек качения: 1
- Уплотнение: нет
Пропускная способность:
- Грузоподъемность динамическая: 5.55 кн
- Грузоподъемность статическая: 3.15 кн
- Частота вращения предельная при пластичной смазке: 19000 об/мин
- Частота вращения предельная при жидкой смазке: 25000 об/мин
В таблице приведены основные размеры подшипника 7002B, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7002B
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7002 | Основное исполнение. | 15 | 32 | 9 | 0.035 |
| 7002C | Угол контакта 15°. | 15 | 32 | 9 | 0.039 |
| 7002AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 15 | 32 | 9 | 0.035 |
| 7002 A | Шариковый радиально-упорный подшипник, однорядный. | 15 | 32 | 9 | 0.039 |
| 7002DB | Угол контакта 40°. | 15 | 32 | 9 | 0.07 |
| 7002DF | Механически обработанный сепаратор из стали или специального чугуна. | 15 | 32 | 18 | 0.07 |
| 7002DT | Механически обработанный сепаратор из текстолита. | 15 | 32 | 18 | 0.07 |
| NC7002V | Бессепараторный подшипник. | 15 | 32 | 9 | 0 |
| 7002CPA | Угол контакта 15 градусов. | 15 | 32 | 9 | 0.035 |
| 7002CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 15 | 32 | 18 | 0.078 |
| 7002CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 15 | 32 | 18 | 0.078 |
| 7002CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 15 | 32 | 18 | 0.078 |
| 7002 BDB | Шариковый радиально-упорный подшипник, однорядный. | 15 | 32 | 18 | 0.078 |
| 7002 BDT | Механически обработанный сепаратор из текстолита. | 15 | 32 | 18 | 0.078 |
| 7002 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 15 | 32 | 18 | 0.078 |
| 7002 ADT | Механически обработанный сепаратор из текстолита. | 15 | 32 | 18 | 0.078 |
| 7002 ADB | Шариковый радиально-упорный подшипник, однорядный. | 15 | 32 | 18 | 0.078 |
| 7002 BDF | Механически обработанный сепаратор из стали или специального чугуна. | 15 | 32 | 18 | 0.078 |
| 7002 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 15 | 32 | 18 | 0.078 |
| 7002CTRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 15 | 32 | 9 | 0.031 |
| 7002 C-UO | Шариковый радиально-упорный подшипник, однорядный. | 15 | 32 | 18 | 0.078 |
| 7002 B-UO | Шариковый радиально-упорный подшипник, однорядный. | 15 | 32 | 18 | 0.078 |
| 7002 B-UD | Шариковый радиально-упорный подшипник, однорядный. | 15 | 32 | 18 | 0.078 |
| 7002 A-UO | Шариковый радиально-упорный подшипник, однорядный. | 15 | 32 | 18 | 0.078 |
| 7002 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 15 | 32 | 18 | 0.078 |
| 7002 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 15 | 32 | 18 | 0.078 |
| 7002 C-UD | Шариковый радиально-упорный подшипник, однорядный. | 15 | 32 | 18 | 0.078 |
| 7002 A-UD | Шариковый радиально-упорный подшипник, однорядный. | 15 | 32 | 18 | 0.078 |
| 7002 CTBP4 | Механически обработанный сепаратор из текстолита. | 15 | 32 | 9 | 0.03 |
| 7002G/GMP4 | Универсальный подшипник. Класс точности JIS4 / ISO 4. Среднетемпературная пластичная смазка, от –30 до +110 °C. | 15 | 32 | 9 | 0.03 |
| 7002G/GNP4 | Класс точности JIS4 / ISO 4. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника. | 15 | 32 | 9 | 0.03 |
| 7002A5TRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 15 | 32 | 9 | 0.031 |
| 7002HVUJ74 | Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 15 | 32 | 9 | 0.034 |
| 7002 ATBP4 | Механически обработанный сепаратор из текстолита. | 15 | 32 | 9 | 0.03 |
| 7002CVUJ74 | Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 15 | 32 | 9 | 0.034 |
| 7002CG/GNP4 | Угол контакта 15°. Класс точности JIS4 / ISO 4. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника. | 15 | 32 | 9 | 0.03 |
| 3NC 7002 FT | Механически обработанный сепаратор из стали или специального чугуна. Механически обработанный сепаратор из текстолита. Керамический подшипник.. | 15 | 32 | 9 | 0 |
| 7002 CE/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 15 | 32 | 9 | 0.028 |
| 7002 CD/P4A | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 15 | 32 | 9 | 0.03 |
| 7002HVDUJ74 | Комплекты из 2, 3, 4 универсальных подшпников. Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник. | 15 | 32 | 18 | 0.067 |
Модификации подшипника 7002B - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 7002B
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГОСТ | 6-6102 | 15 | 32 | 9 | ГОСТ |
| CX | 7002B | 15 | 32 | 9 | ISO |
| KOYO | 7002B | 15 | 32 | 9 | ISO |
| ISO | 7002B | 15 | 32 | 9 | ISO |
Аналог подшипника 7002B — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 5S-BNT002 | 15 | 32 | 9 | |||
| BNT002 | 15 | 32 | 9 | |||
| SF0228 | 15 | 32 | 9 | |||
| VEX 15/NS 7CE3 | 15 | 32 | 9 | |||
| VEX 15 7CE3 | 15 | 32 | 9 | |||
| VEX 15 7CE1 | 15 | 32 | 9 | |||
| VEX 15/NS 7CE1 | 15 | 32 | 9 | |||
| E2.6002-2Z | 15 | 32 | 9 |
