Шариковый подшипник 71832 C

Подшипник 71832 C — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 71832, размер 160*200*20 мм.

Стандарт: ISO
Бренды: AST, ISO
Внутренний диаметр: 160 мм
Наружный диаметр: 200 мм
Ширина: 20 мм
Масса: 1.2 кг

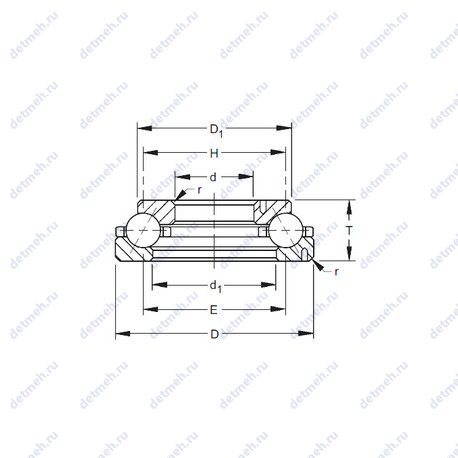

Подшипник 71832 C чертеж — Чертеж подшипника 71832 C

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника 71832 C

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Классификация:

Тела качения - шарики;
Основной тип - шариковый радиально-упорный;
Нагрузка - радиальная и осевая;
Обозначение - 71832c;

Прочие характеристики:

Максимальная скорость (масло) - 8;
Максимальная скорость (смазка) - 5;
Номинальная статическая нагрузка - 97.700;
Номинальная динамическая нагрузка - 52.400;
Материал - 52100 chrome steel (or equivalent);
Радиус (мин) - 0.600;
Радиус (мин) - 1.100;
Тип подшипника - 15 deg contact angle;
Диаметр отверстия - 160.0000;
Размеры. мм - 160x200x20;

Габаритные и посадочные размеры:

Ширина - 20.0000 мм;
Внешний диаметр - 200.0000 мм;
Внутренний диаметр - 160 мм;
Внешний диаметр - 200 мм;
Высота. мм - 20;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Габаритные и посадочные размеры:

Угол наклона (α) - 15°;
Ширина внутренней обоймы (B1) - 20 мм.;
Ширина наружной обоймы (C) - 20 мм;
Масса - 1.2 кг;
Высота. мм - 20;
Внешний диаметр - 200 мм;
Внутренний диаметр - 160 мм;

Классификация:

Нагрузка - радиальная и осевая;
Обозначение - 71832 c;
Тела качения - шарики;
Основной тип - шариковый радиально-упорный;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 160x200x20;

В таблице приведены основные размеры подшипника 71832 C, технические характеристики и номинальные значения.

Таблица модификаций подшипника 71832 C

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
71832 A	Шариковый радиально-упорный подшипник, однорядный.	160	200	20	1.2
71832 ATBP4	Механически обработанный сепаратор из текстолита.	160	200	20	1.2
71832 CTBP4	Механически обработанный сепаратор из текстолита.	160	200	20	1.2
71832 CD/P4	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°.	160	200	20	1.233
71832 ACD/P4	Однорядный с улучшенной конструкцией и углом контакта 25°.	160	200	20	1.233
71832 CD/P4A	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	160	200	20	1.233
71832 CD/HCP4	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°.	160	200	20	1.1
71832 ACD/HCP4	Однорядный с улучшенной конструкцией и углом контакта 25°.	160	200	20	1.105
71832 CD/HCP4A	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	160	200	20	1.105
71832 ACD/HCP4A	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 25°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	160	200	20	1.105

Модификации подшипника 71832 C - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 71832 C

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
AST	71832 C	160	200	20	ISO
ISO	71832 C	160	200	20	ISO

Аналог подшипника 71832 C — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
7832C	160	200	20
5S-7832CG/GNP42	160	200	20
7832	160	200	20
7832CG/GNP42	160	200	20
SF3227PX1	160	200	20
SF3227	160	200	20
SF3240	160	200	20
SEA160/NS 7CE1	160	200	20
SEA160 7CE3	160	200	20
SEA160 7CE1	160	200	20
SEA160/NS 7CE3	160	200	20
